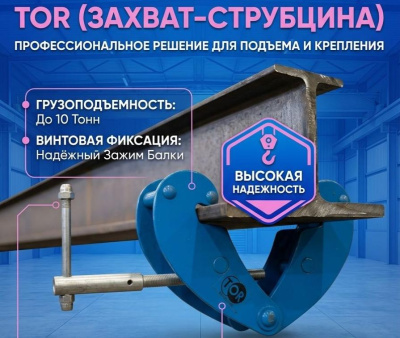

Балочные захваты (захват-струбцина) — надёжная фиксация для подъёма двутавровых балок и металлоконструкций
Балочные захваты, также известные как захваты-струбцины, относятся к категории винтовых грузозахватных приспособлений и предназначены для подъёма, перемещения и надёжной фиксации двутавровых балок, швеллеров и других металлических конструкций. В отличие от клещевых механизмов, струбцинный тип использует винтовой зажим, создающий прочную силу трения между захватом и поверхностью груза.
Данное приспособление может использоваться как для захвата и перемещения самих балок, так и для крепления различных грузоподъёмных механизмов к несущим балкам перекрытий. Благодаря винтовой регулировке зева, один захват подходит для балок разной ширины, что делает его универсальным инструментом на строительных площадках и промышленных предприятиях.
АО «Компания инноваций и технологий» (КИИТ) предлагает балочные захваты-струбцины различных типов и грузоподъёмностей для решения широкого спектра такелажных задач.
Устройство и принцип действия

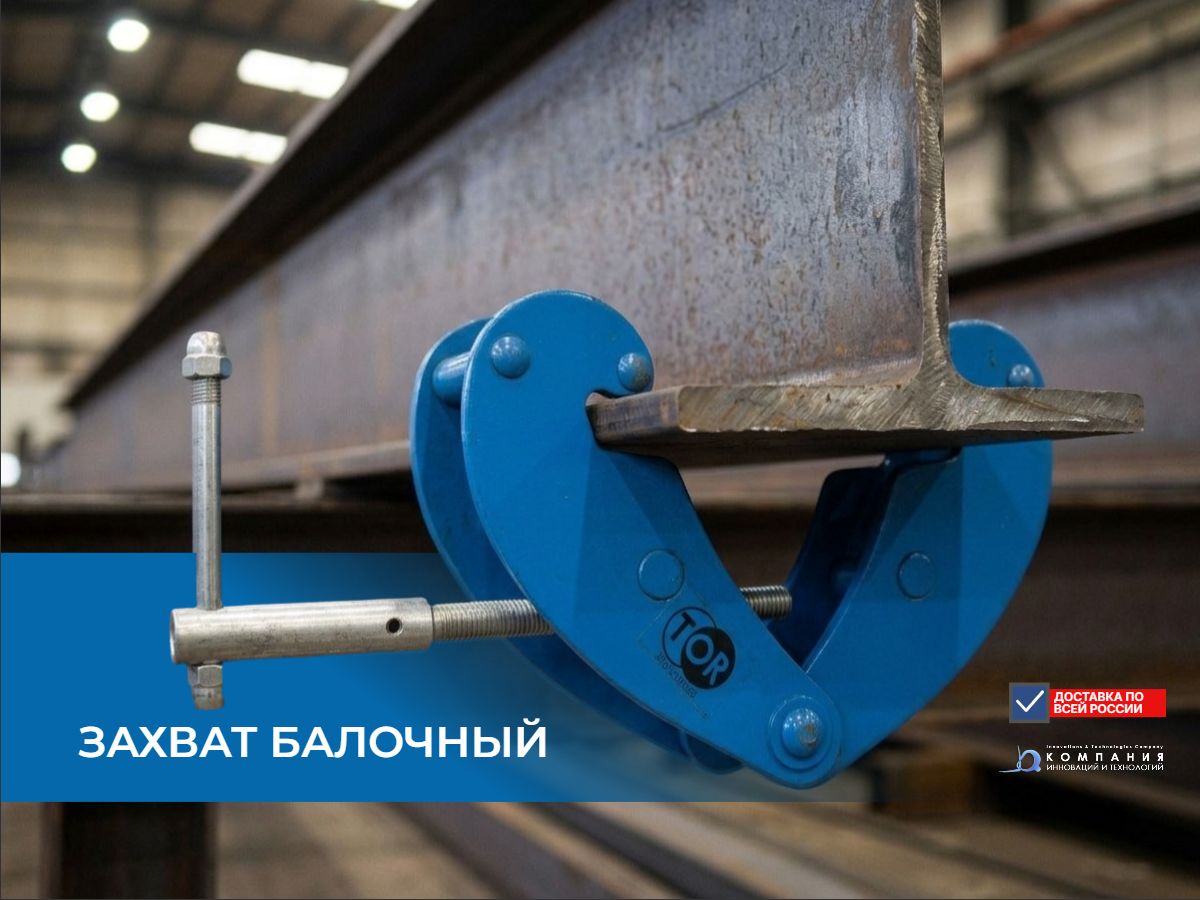

Балочный захват-струбцина состоит из трёх основных элементов: стального корпуса, винтового зажимного механизма с рукояткой и проушины (или крюка) для крепления стропа или грузоподъёмного механизма. Принцип действия основан на создании зажимного усилия за счёт вращения винта. Оператор вручную затягивает винтовой штырь, который прижимает подвижную губку к поверхности балки.
Возникающая при этом сила трения надёжно фиксирует захват на балке. Конструкция рассчитана таким образом, что при подъёме груза зажимное усилие автоматически увеличивается пропорционально массе поднимаемого груза, что обеспечивает дополнительную безопасность и предотвращает соскальзывание.
Преимущества балочных струбцинных захватов

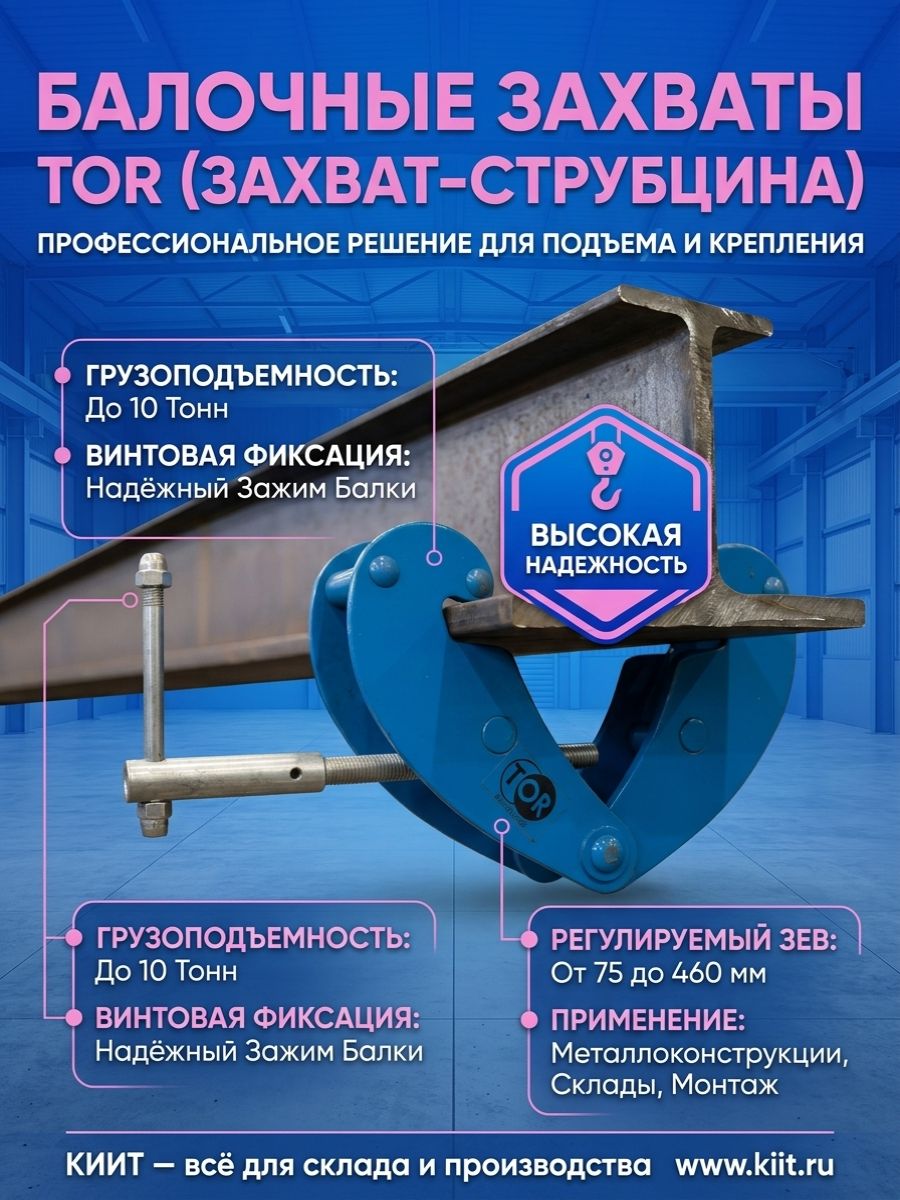

Универсальность. Один захват подходит для балок разной ширины благодаря регулируемому зеву. Диапазон раскрытия варьируется от 75 до 460 миллиметров в зависимости от модели, что позволяет использовать одно приспособление для работы с различными типоразмерами профилей.
Высокая грузоподъёмность. Балочные захваты выпускаются с предельной нагрузкой от 1 до 10 тонн и более, что даёт возможность использовать их для подъёма тяжёлых металлоконструкций и крупногабаритного оборудования.
Надёжная фиксация. Винтовой механизм обеспечивает плотный прижим к поверхности балки, исключая соскальзывание груза в процессе подъёма и перемещения. Чем тяжелее груз, тем сильнее зажим, что создаёт дополнительный запас безопасности.
Простота использования. Управление захватом не требует специальных навыков или длительного обучения персонала. Достаточно установить устройство на балку и затянуть винт с помощью рукоятки. Снятие захвата производится в обратном порядке.
Возможность использования без пары. В отличие от некоторых типов захватов, требующих применения двух устройств одновременно, струбцина может использоваться самостоятельно при подъёме отдельных балок.
Конструктивные особенности
Материал изготовления. Корпус захватов изготавливается из термообработанной легированной стали или сварного сплава, обеспечивающих максимальную прочность и износостойкость. Продукция проходит индивидуальное тестирование на предельную рабочую нагрузку, о чём свидетельствует соответствующая маркировка на изделии.

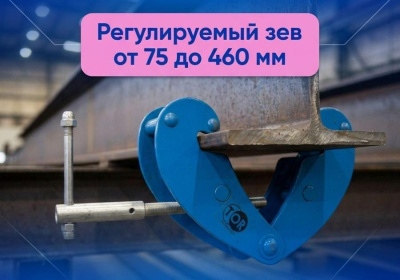

Регулируемый зев. Винтовой механизм позволяет плавно изменять ширину раскрытия зева в зависимости от типоразмера балки. Это делает захват универсальным инструментом для работы с различными профилями.
Маркировка. Каждое изделие имеет чёткую маркировку с указанием предельной рабочей нагрузки, размера зева, серийного номера и даты последней проверки. Это обязательное требование безопасности при эксплуатации грузозахватных приспособлений.
Защитное покрытие. Стальные элементы окрашиваются порошковым методом или имеют гальваническое цинковое покрытие для защиты от коррозии. Это позволяет использовать захваты как внутри помещений, так и на открытых площадках.
Разборная конструкция. Захваты могут иметь разборную конструкцию, что упрощает их хранение и транспортировку, а также позволяет производить замену изношенных деталей без необходимости приобретения нового изделия.
Модельный ряд
Стандартные балочные захваты
Основная линейка захватов-струбцин, предназначенных для подъёма двутавровых балок и крепления грузоподъёмных механизмов.
| Модель | Грузоподъёмность, т | Диапазон раскрытия зева, мм | Вес, кг |
|---|---|---|---|
| LJ-Q-1 | 1 | 75–230 | 3,5 |
| LJ-Q-2 | 2 | 75–230 | 4,5 |

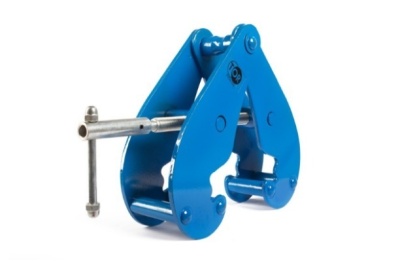

| LJ-Q-3 | 3 | 80–320 | 9,5 |

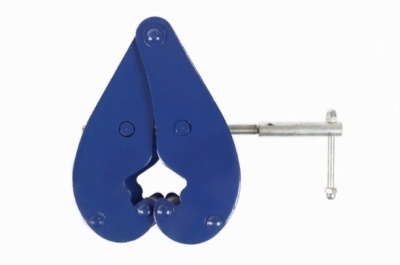

| LJ-Q-5 | 5 | 90–320 | 11,0 |

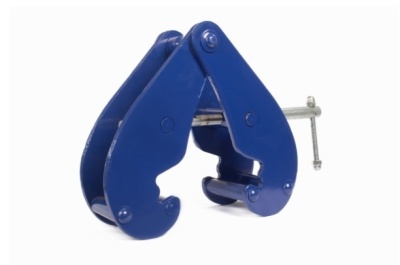

| LJ-Q-10 | 10 | 90–320 | 21,0 |
Усиленные балочные захваты
Модели с улучшенным шарнирным спускоподъёмным ушком, увеличивающим допустимые углы наклона при погрузке. Опционально доступна комплектация «Двойное устройство захвата» для работы с особо тяжёлыми грузами.
| Модель | Грузоподъёмность, т | Диапазон раскрытия зева, мм | Вес, кг |
|---|---|---|---|
| IPTKU | 2 | 75–190 | 5,8 |
| IPTKU | 3 | 85–240 | 6,5 |
| IPTKU | 4 | 120–280 | 9,9 |
| IPTKU | 5 | 120–350 | 12,0 |
| IPTKU | 10 | 200–460 | 38,0 |
Каждое изделие проходит двойное индивидуальное тестирование, имеет собственный серийный номер и дату проверки, нанесённые на корпус.

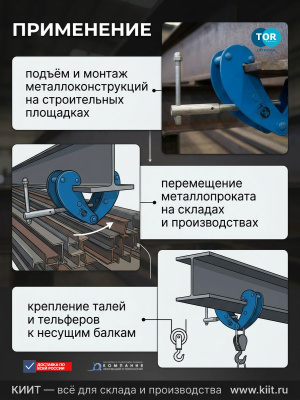

Где применяются балочные захваты
✅ Строительные площадки
Используются для подъёма и монтажа двутавровых балок, швеллеров и других металлоконструкций при возведении зданий и сооружений. Позволяют точно позиционировать элементы при установке в проектное положение. Грузоподъёмность до 10 тонн обеспечивает работу с самыми тяжёлыми конструкциями.
✅ Промышленные предприятия и цеха
Применяются для перемещения балок и металлопроката на складских и производственных участках. Незаменимы при ремонте и обслуживании крановых путей и подкрановых балок. Возможность регулировки зева позволяет работать с разными типоразмерами профилей без замены оснастки.
✅ Складские комплексы и металлобазы
Используются для погрузки, выгрузки и складирования металлопроката — балок, швеллеров, двутавров. Струбцинный захват надёжно фиксирует груз, исключая его соскальзывание при работе крана. Компактные размеры позволяют использовать захват в ограниченном пространстве.
✅ Монтаж грузоподъёмного оборудования
Предназначены для крепления талей и тельферов к несущим балкам перекрытий и подкрановым путям. Винтовая фиксация обеспечивает надёжное крепление механизмов на высоте, исключая их смещение при работе. Подходят для тавровых и двутавровых балок различных типоразмеров.
✅ Судостроение и судоремонт
Применяются для подъёма и перемещения металлических конструкций и профилей на стапелях и в цехах. Усиленная конструкция выдерживает высокие нагрузки и работу в сложных условиях. Антикоррозийное покрытие защищает от воздействия влаги и солёной воды.
Правила безопасности при работе с балочными захватами
Перед началом работы необходимо проверить:
-
Наличие маркировки с указанием предельной рабочей нагрузки
-
Отсутствие видимых повреждений — трещин, деформаций, износа
-
Соответствие ширины зева ширине балки
-
Исправность винтового механизма и свободное вращение рукоятки
Во время работы запрещается:
-
Оставлять поднятый груз без присмотра
-
Поднимать груз массой, превышающей указанную предельную рабочую нагрузку
-
Использовать захват для подъёма людей или перемещения грузов над людьми
-
Выравнивать или поправлять захват на весу
-
Чистить или смазывать захват во время работы
Процедура подъёма груза:
-
Перед подъёмом на рабочую высоту необходимо приподнять груз на 20–30 сантиметров и убедиться в надёжности фиксации
-
Если захват не держит груз или наблюдается проскальзывание, работу необходимо немедленно прекратить и выяснить причину
-
После успешного теста можно поднимать груз на необходимую высоту
-
При длительных перерывах в работе груз должен быть опущен на опорную поверхность
Преимущества покупки в КИИТ
✅ Широкий ассортимент — балочные захваты грузоподъёмностью от 1 до 10 тонн для любых задач
✅ Высокое качество — продукция сертифицирована, соответствует требованиям безопасности
✅ Регулируемый зев — один захват подходит для балок разной ширины, экономия на оснастке
✅ Надёжная фиксация — винтовой механизм исключает соскальзывание груза во время подъёма
✅ Маркировка нагрузки — каждое изделие имеет маркировку с указанием предельной рабочей нагрузки
✅ Профессиональные консультации — поможем подобрать захват под ваши задачи и тип груза
✅ Доставка в Туле и по всей России
Где купить балочные захваты
АО «Компания инноваций и технологий» (КИИТ) предлагает балочные захваты-струбцины для подъёма двутавровых балок, швеллеров и других металлоконструкций. Наши специалисты помогут подобрать оптимальную модель с учётом грузоподъёмности, ширины балки и условий эксплуатации.
Обращайтесь в КИИТ — выберите надёжное грузозахватное оборудование для вашего производства!
