Инструментальная тележка ДиКом серии ВСТ — организация перемещения инструмента на производственном участке

Назначение и сфера применения

Инструментальные тележки ДиКом серии ВСТ предназначены для перемещения инструмента в оправках непосредственно по производственному участку. Конструкция рассчитана на эксплуатацию в условиях тяжёлого производства, где инструмент имеет значительный вес и требует фиксированного положения при транспортировке. Система хранения в оправках исключает смещение инструмента при движении тележки, снижает риск повреждения режущих кромок и рабочих поверхностей. Это особенно важно при работе с дорогостоящим мерительным и режущим инструментом в машиностроении, металлообработке и на производствах с ЧПУ-оборудованием.

Конструктивные особенности

✅ Две серии и 18 модификаций

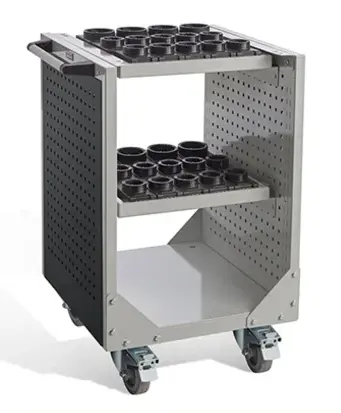

• Серия ВСТ-010 — ширина 569 мм, компактное решение для ограниченного пространства.

• Серия ВСТ-030 — ширина 1028 мм, увеличенная вместимость для хранения большого объёма инструмента.

Каждая серия включает 9 модификаций (от 01 до 09) с различным наполнением: полки, ящики, лотки, экраны, столешницы, рамы под держатели инструмента. Это позволяет подобрать тележку под конкретные задачи и тип хранимого инструмента.

Модификации серии ВСТ-010:

• 01–03 — базовые модели с высотой 933–967 мм

• 04 — удлинённая модель (1417 мм)

• 05 — с дополнительным оснащением

• 06 — удлинённая с оснащением

• 07–09 — с различными комбинациями аксессуаров

Модификации серии ВСТ-030:
Аналогичная структура с увеличенной шириной 1028 мм.

✅ Высокая нагрузочная способность

Максимальная динамическая нагрузка на комплекс колёс — 1000 кг, статическая — 2000 кг. Нагрузка на полку — не более 200 кг. Нагрузка на лоток — 15 кг, на столешницу — 60 кг.

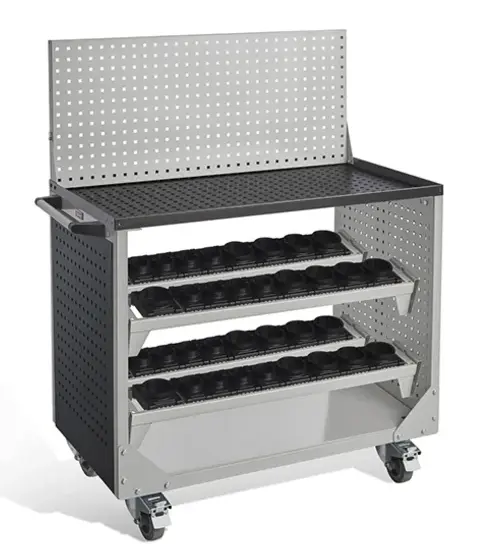

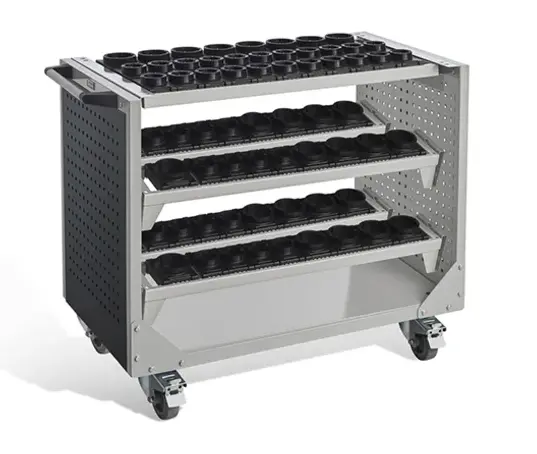

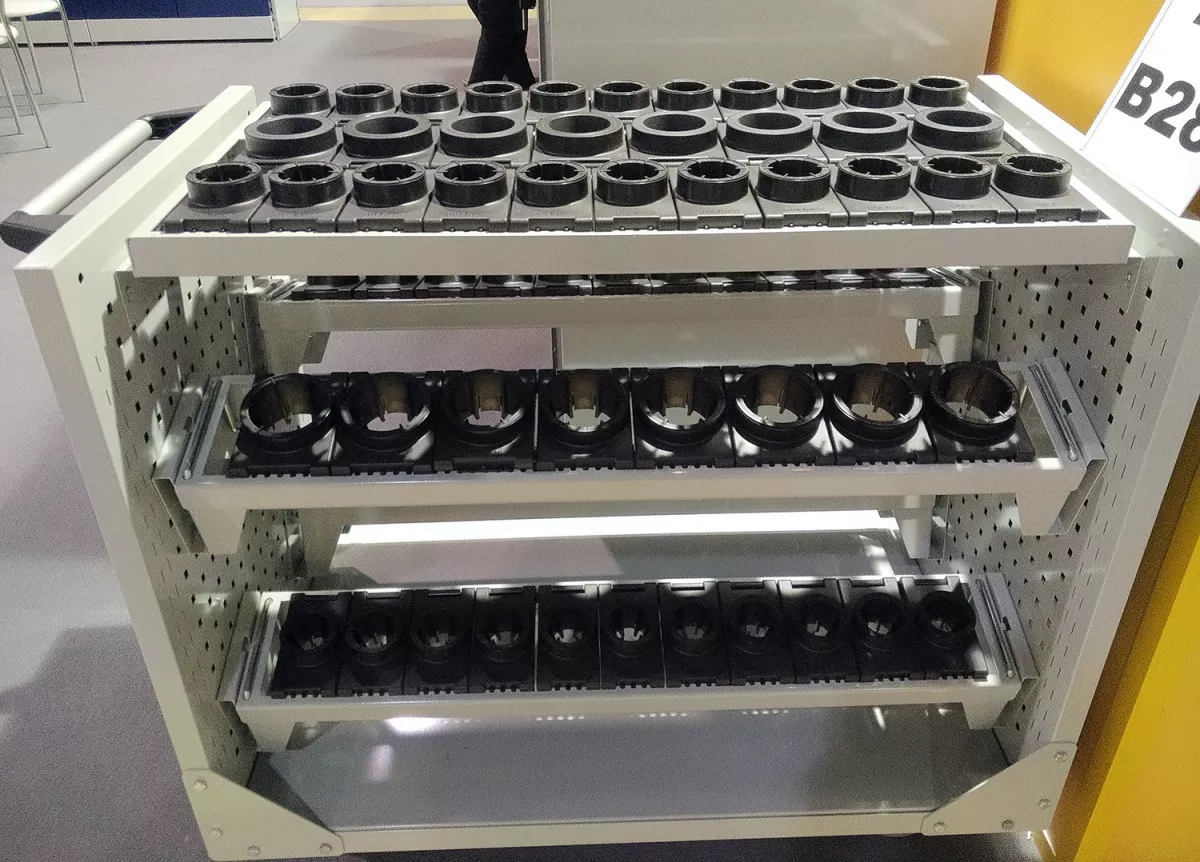

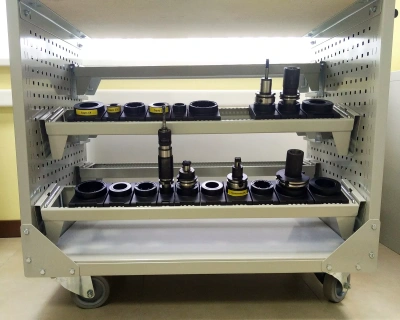

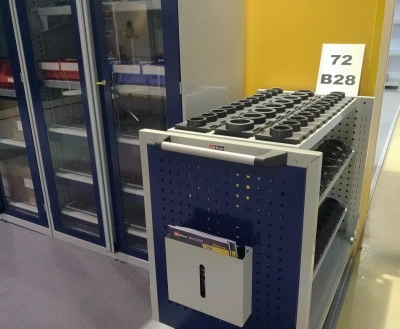

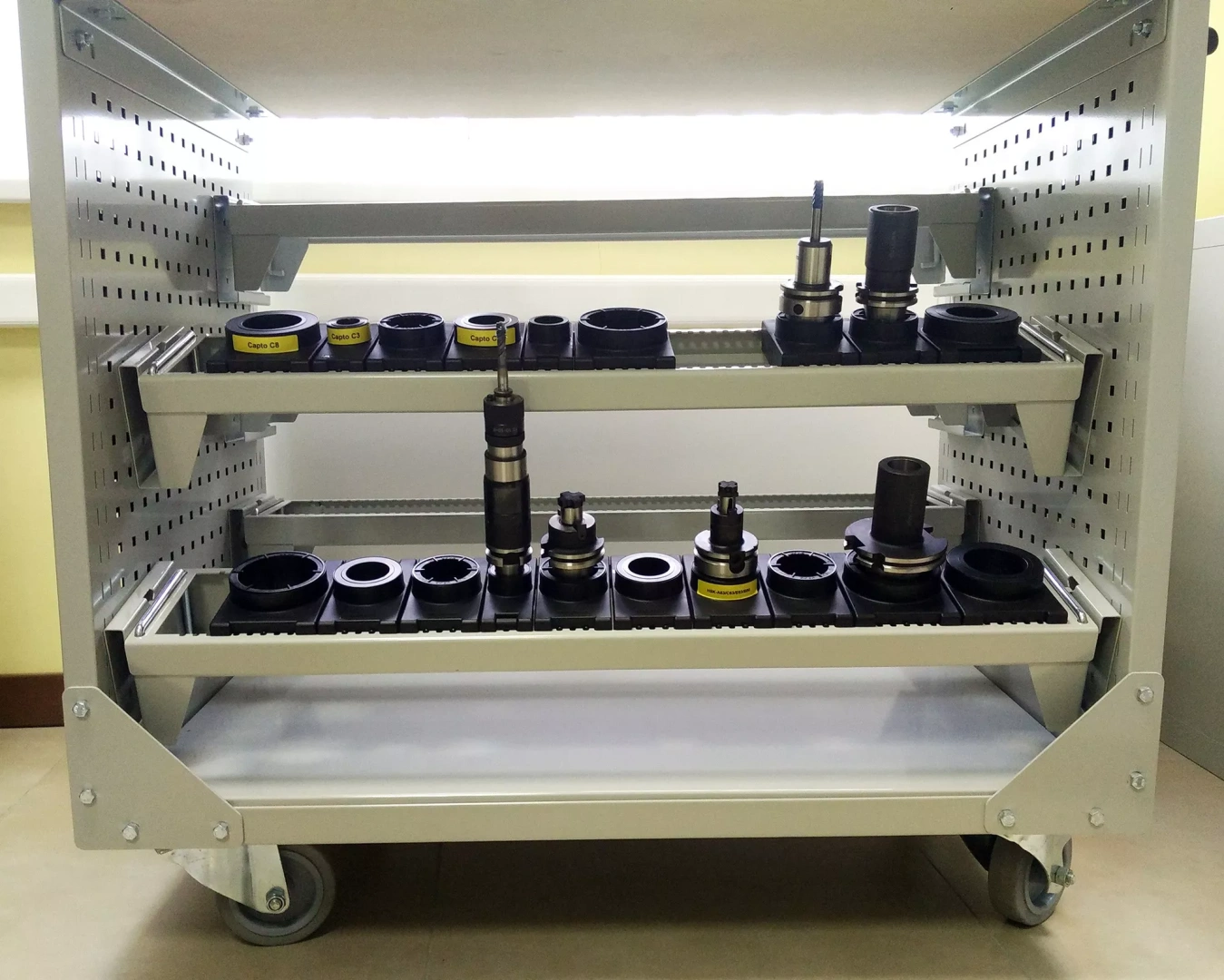

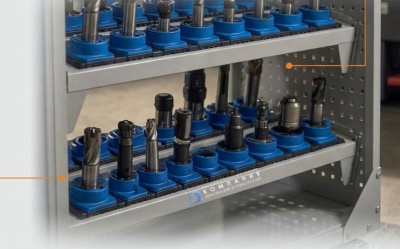

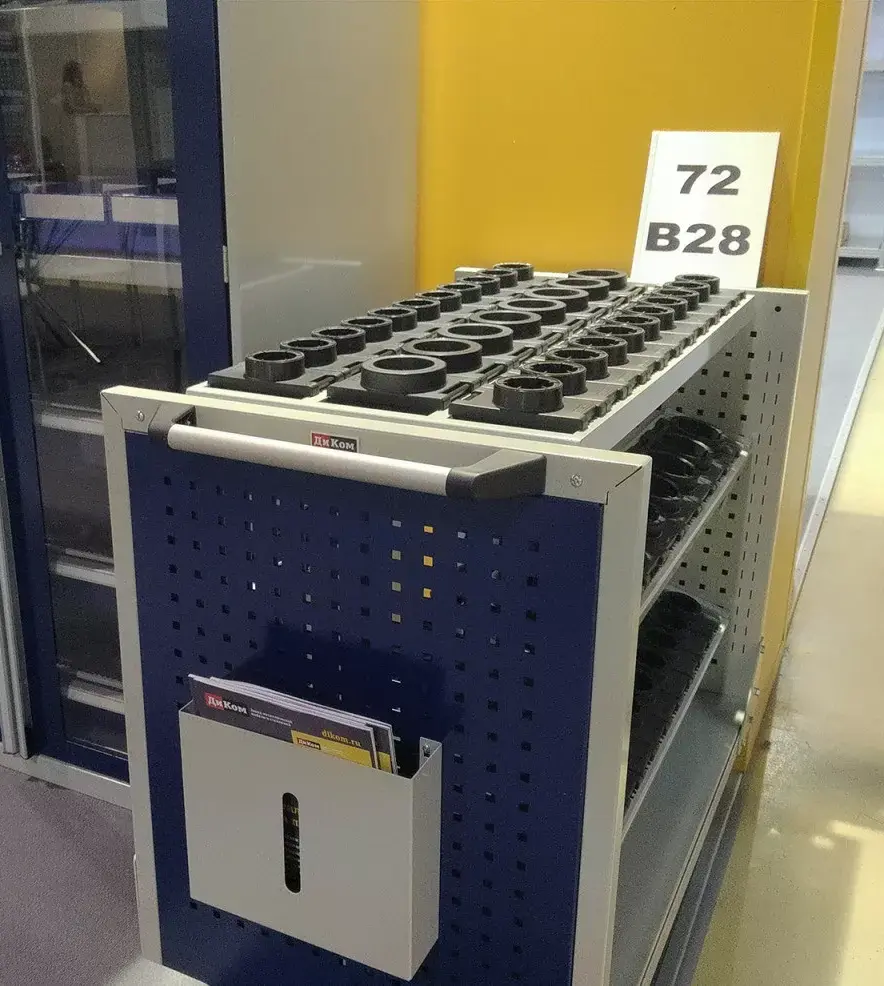

✅ Система хранения в оправках

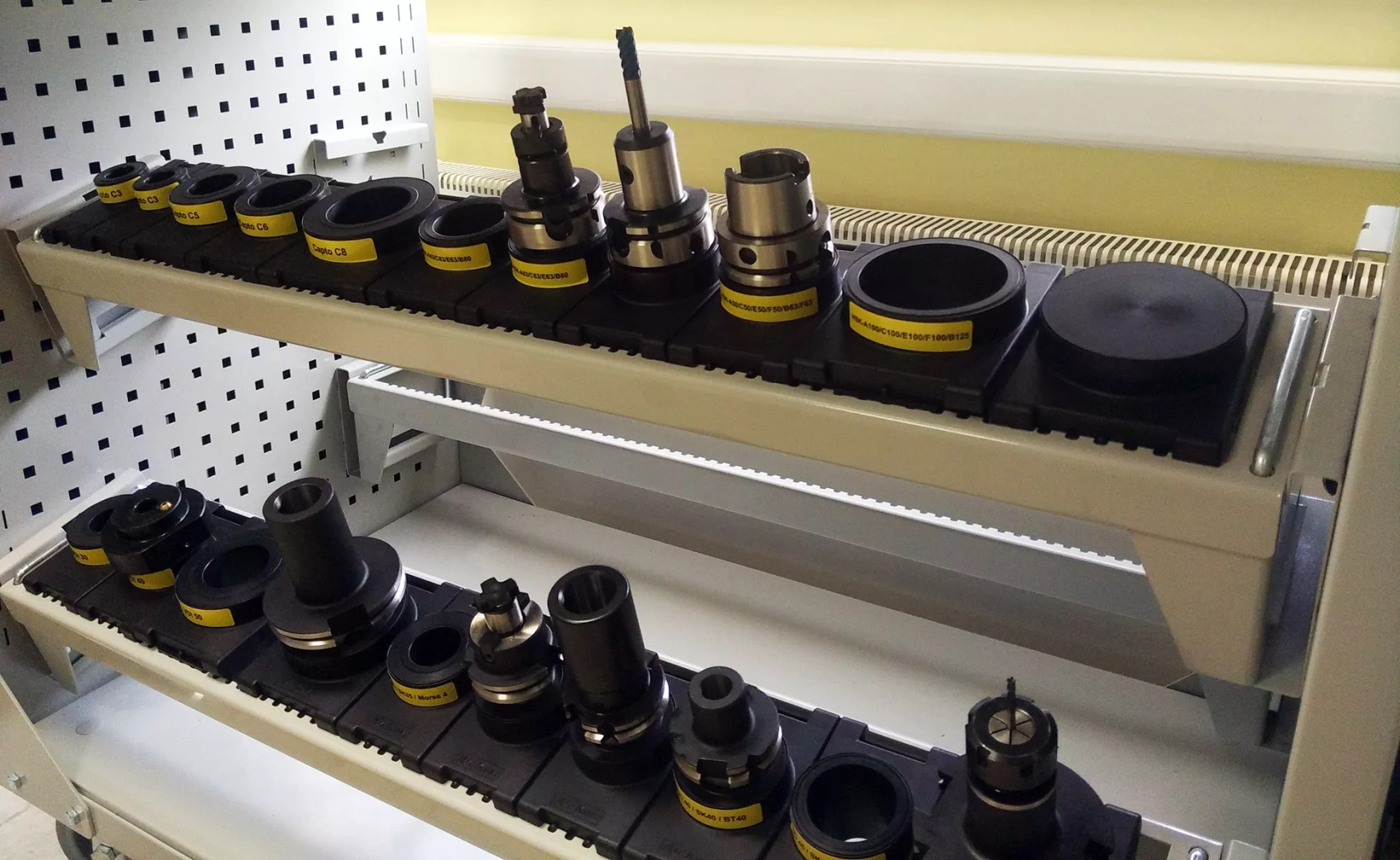

Конструкция тележек предусматривает хранение инструмента в оправках, что исключает смещение инструмента при движении и снижает риск повреждения режущих кромок и рабочих поверхностей. Это особенно важно при работе с дорогостоящим инструментом.

✅ Сборно-разборная конструкция

Тележка собирается из отдельных элементов: дно, боковые стенки и вставки, уголки, косынки, крепёжные элементы. Это упрощает транспортировку и хранение, а также позволяет адаптировать конструкцию под конкретные задачи.

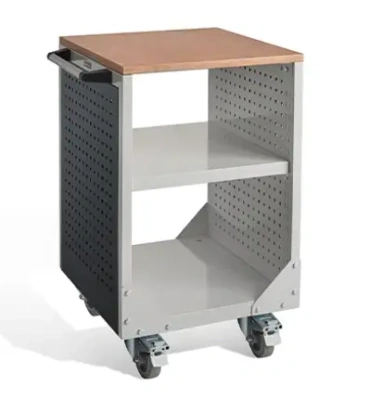

✅ Мобильность и фиксация

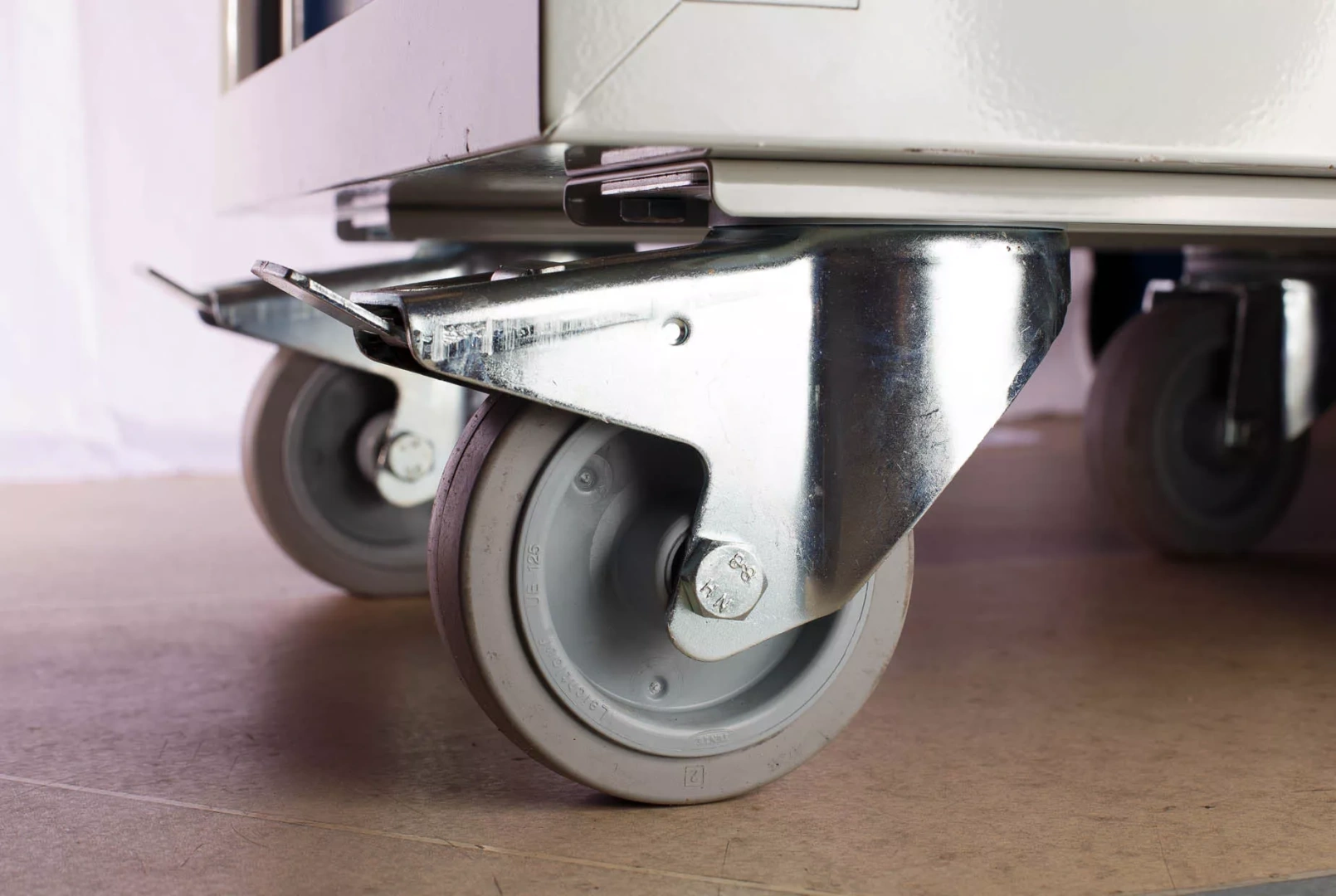

Четыре поворотных колеса (два с тормозом) обеспечивают удобное перемещение по цеху и надёжную фиксацию на рабочем месте.

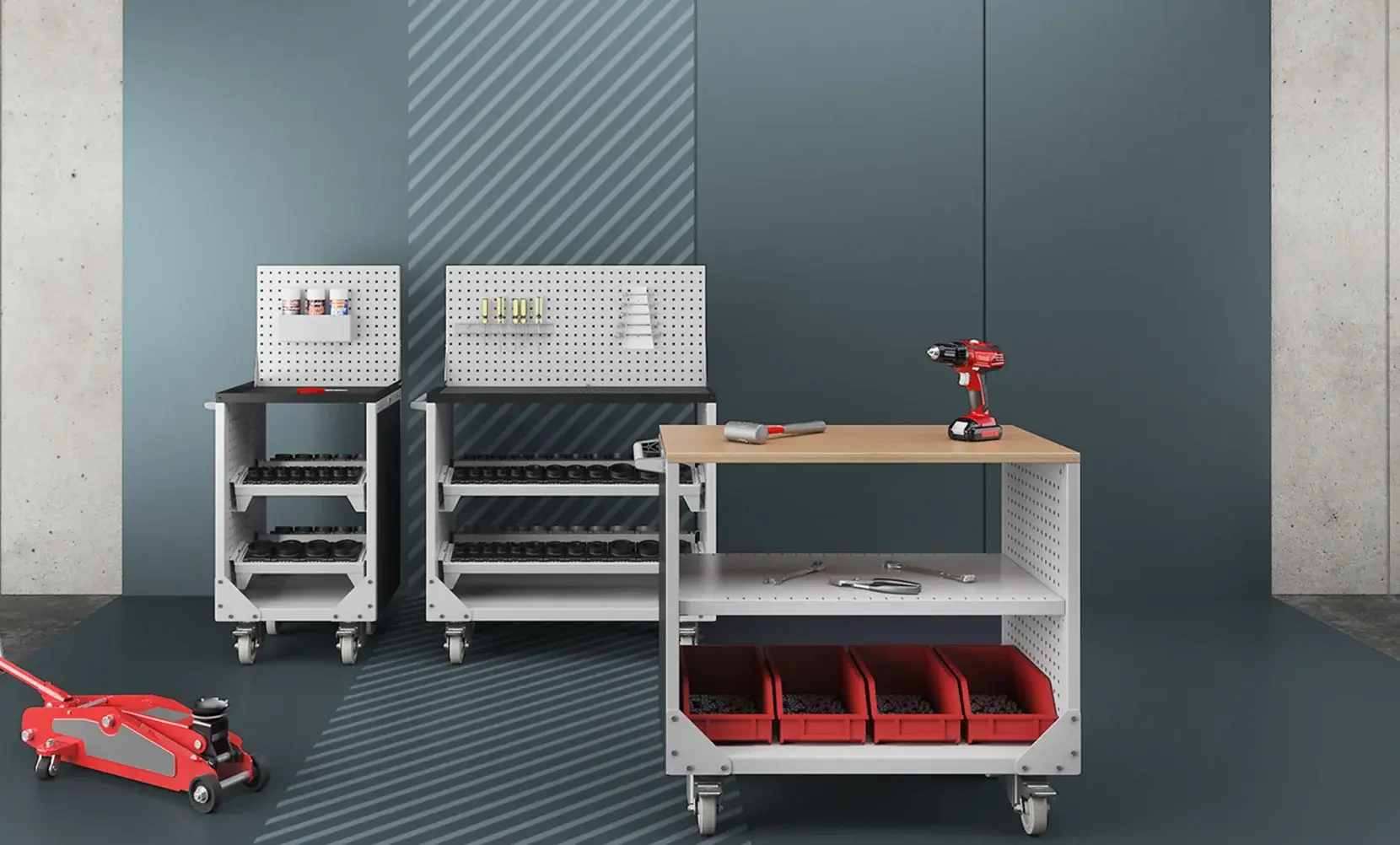

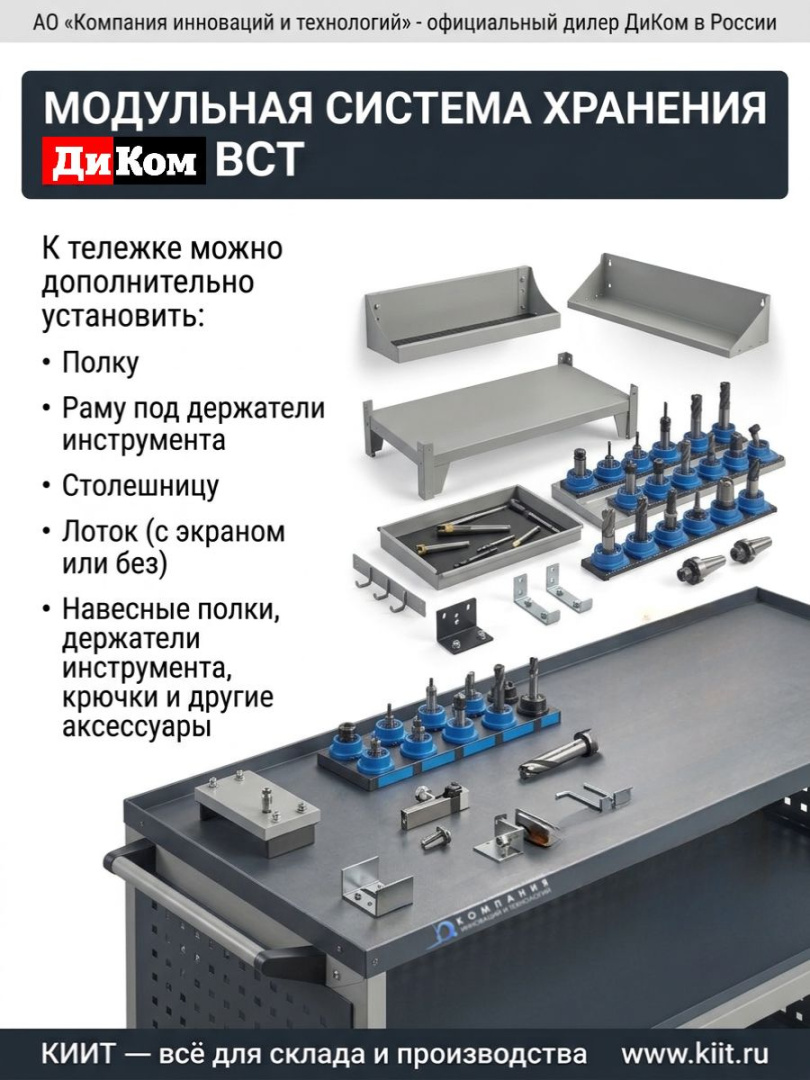

✅ Модульная система наполнения

К тележке можно дополнительно установить:

• Полку

• Раму под держатели инструмента

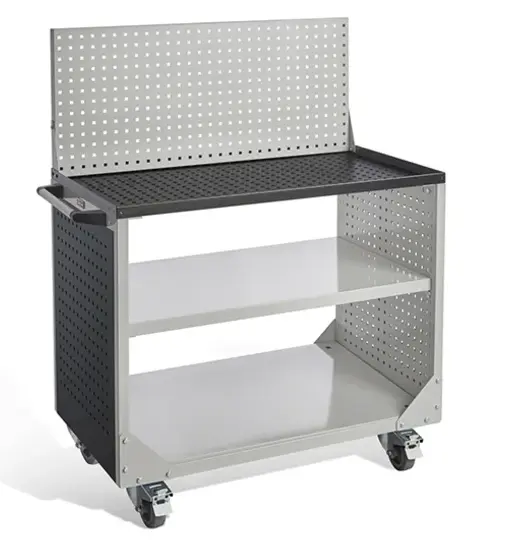

• Столешницу

• Лоток (с экраном или без)

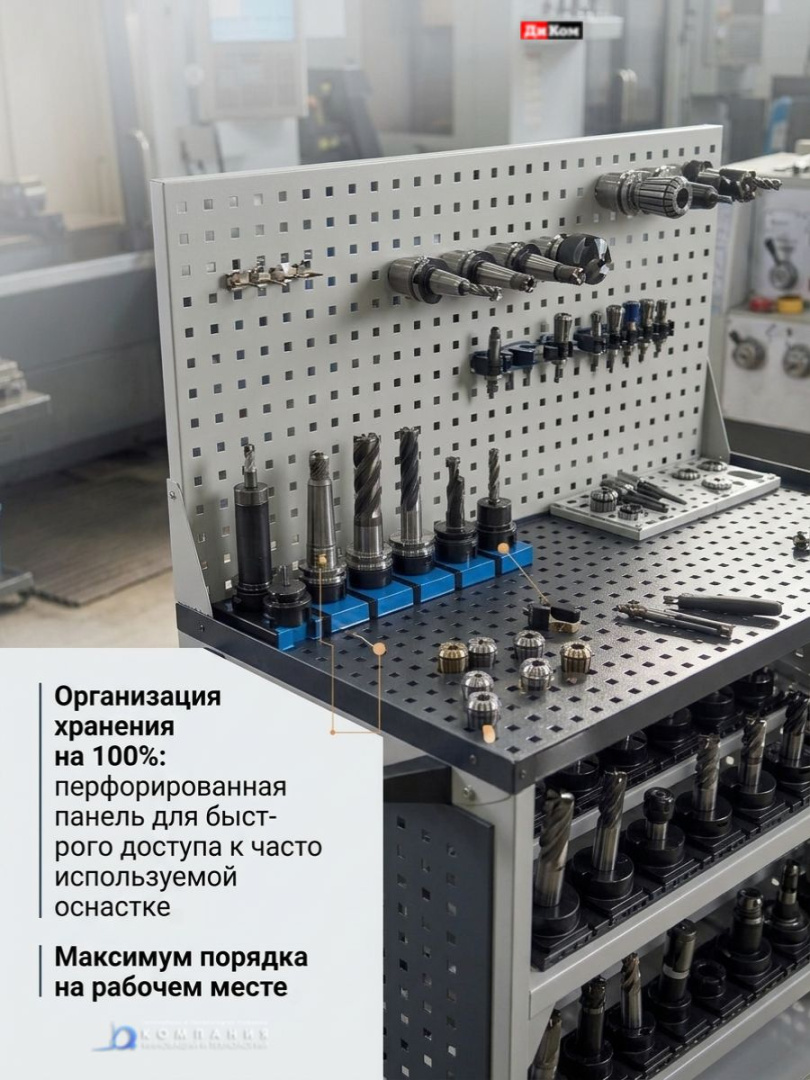

• Навесные полки, держатели инструмента, крючки и другие аксессуары

✅ Длительная гарантия

Гарантия на тележку — 5 лет, на комплектующие — 2 года. Гарантийный ремонт возможен при наличии документов о покупке. При дефектах производства изделие подлежит обмену.

Области применения

Инструментальные цеха — тележки используются для перемещения режущего и измерительного инструмента от инструментальной кладовой к станкам и обратно. Система хранения в оправках исключает смещение и повреждение инструмента при транспортировке.

Участки токарно-фрезерной и слесарной обработки — для доставки инструмента к рабочим местам и организации адресного хранения по системе 5S. Каждый инструмент занимает фиксированное место, что сокращает время поиска.

Сборочные производства — для перемещения инструмента и оснастки между сборочными линиями. Высокая нагрузочная способность позволяет транспортировать тяжёлые приспособления.

Автосервисы с высокой номенклатурой инструмента — для организации хранения и перемещения специализированного инструмента. Компактные размеры позволяют использовать тележку в ограниченном пространстве.

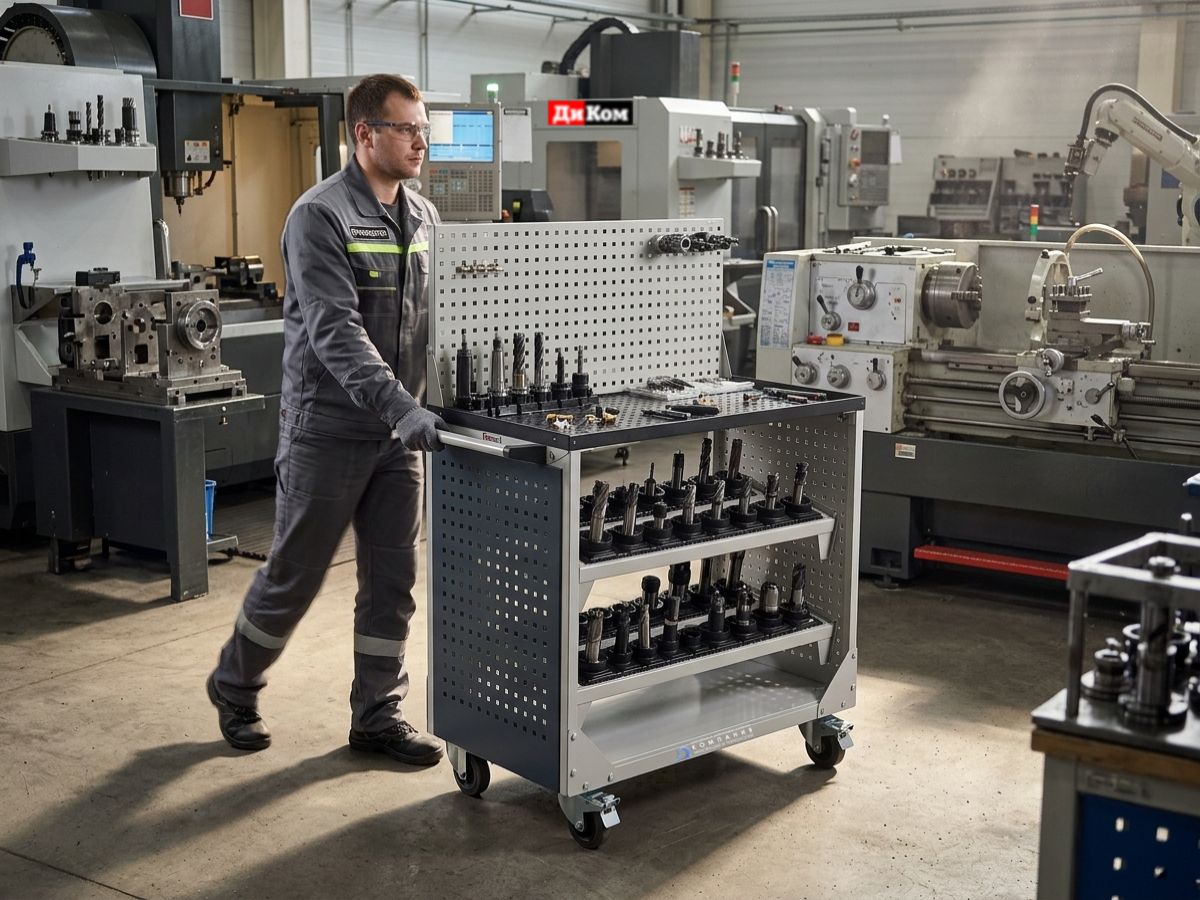

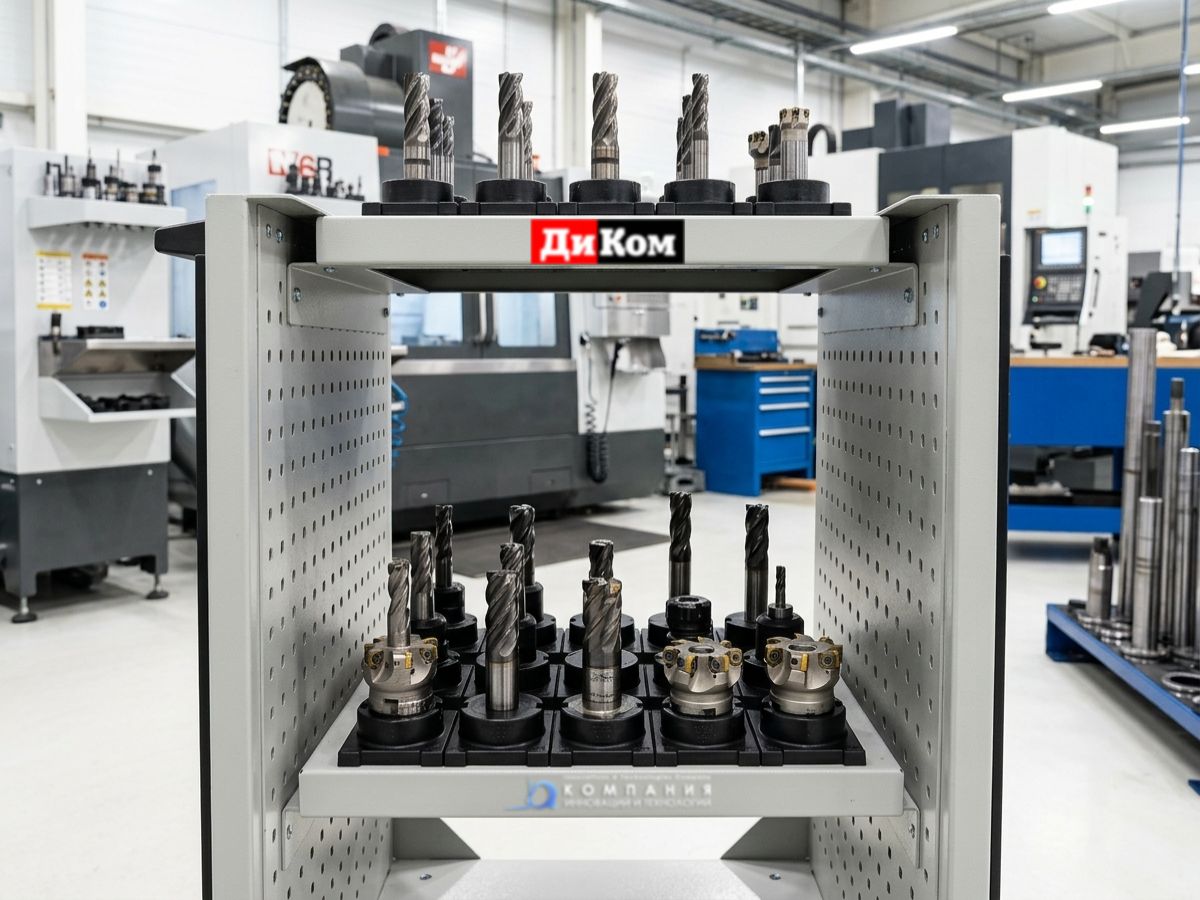

Производства с ЧПУ-оборудованием — для транспортировки дорогостоящего режущего инструмента к станкам с ЧПУ. Фиксация инструмента в оправках обеспечивает сохранность режущих кромок.

Комплектация (базовая)

• Дно тележки

• Боковые стенки и вставки

• Уголки и косынки

• Крепёжные элементы (болты, винты, гайки, шайбы, саморезы)

• 4 поворотных колеса (2 с тормозом)

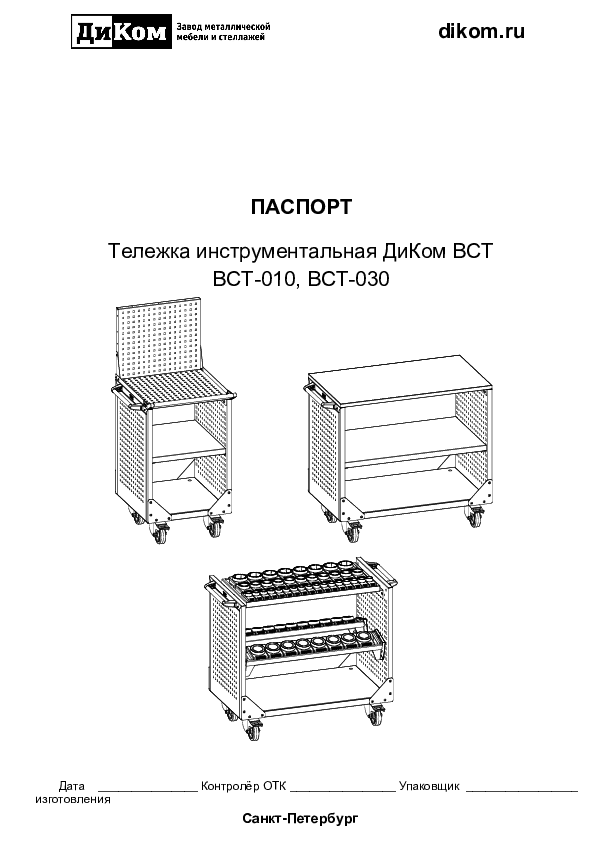

• Паспорт изделия

Дополнительные аксессуары (опционально)

• Полка

• Рама под держатели инструмента

• Столешница

• Лоток (с экраном или без)

• Навесные полки

• Держатели инструмента

• Крючки

Инструментальные тележки ДиКом серии ВСТ — это надёжное решение для перемещения и хранения инструмента в оправках на производственных участках. Высокая нагрузочная способность (до 1000 кг), система хранения в оправках, сборно-разборная конструкция и широкий выбор модификаций обеспечивают сохранность инструмента и эффективную организацию рабочего пространства. Для заказа и консультации обращайтесь к специалистам КИИТ.
