Автоматизированный склад KARDEX SHUTTLE XP 250
(Голосов: 273, Рейтинг: 4.92)

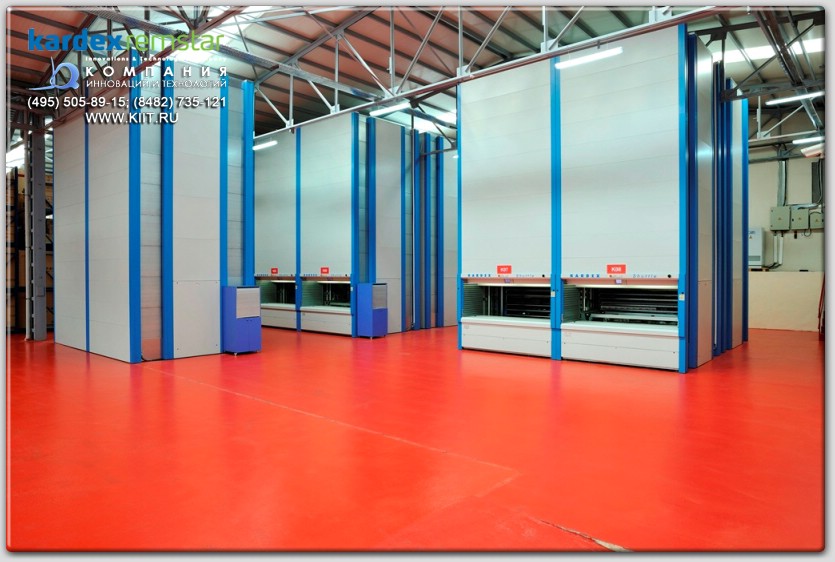

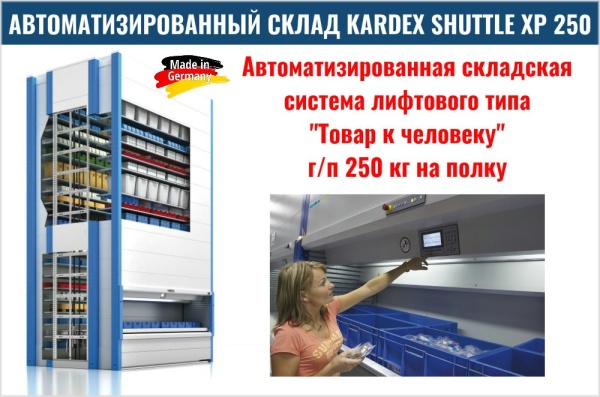

Автоматизированная складская система лифтового типа. Модель KARDEX SHUTTLE XP 250 с нагрузкой на полку 250 кг.
- Высота системы до 30 метров.
- Ширина 1250 - 3050 мм.
- Глубина 2363 - 3125 мм.
Наличие: в наличии на складе
Цена от
8 651 190 руб.
Не публичная оферта. Цена приведена справочно. Окончательная стоимость зависит от оснащения, высоты склада, количества, доставки (с монтажом) до города РФ.
Каталог KARDEX SHUTTLE XP (технические характеристики, опции)
Автоматизированная высотная складская система лифтового типа для промышленного применения хранения и складирования грузов и ТМЦ.
Это компактная автоматизированная система вертикального типа, которая автоматически доставляет поддоны с хранимыми ТМЦ к окну доступа по принципу "Товар к человеку". Это высотная складская конструкция, состоящая из модулей и сконструированная по принципу наращивания вертикальных блоков. Каждая единица груза управляется контролируемым компьютером манипулятором, который доставляет необходимый поддон к месту выгрузки и возвращает его на свободную полку.

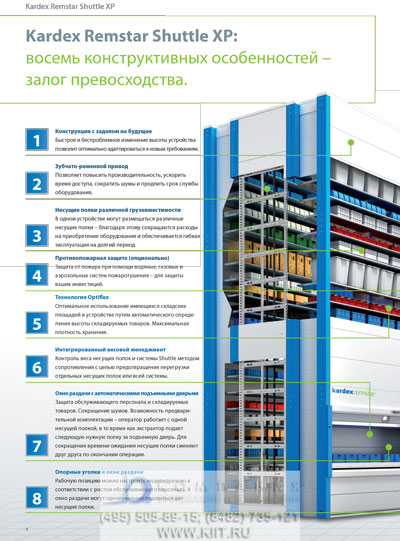

Антикоррозионная металлическая обшивка – с самоподдерживающей конструкцией. Поддоны находятся на направляющих с шагом 50 мм с передней и задней стороны. Эргономический доступ обеспечивается благодаря раздвижным дверям и системе освещения, что позволяет выполнять безопасную загрузку-выгрузку.
Экстрактор направляется восемью ходовыми роликами. Автоматическая лифтовая система на зубчатых ремнях не требует обслуживания. Привод обеспечивает плавный ход поддонов, изменение скорости при загрузке-выгрузке.

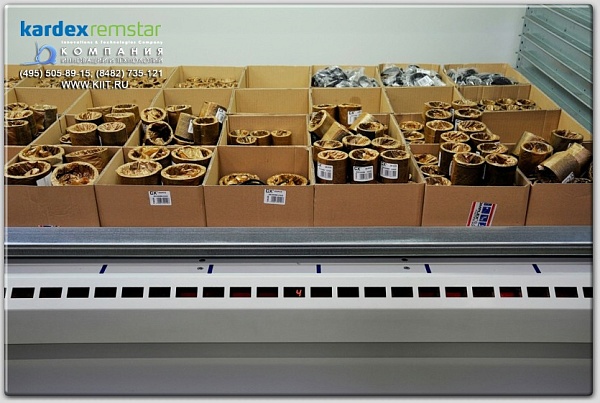

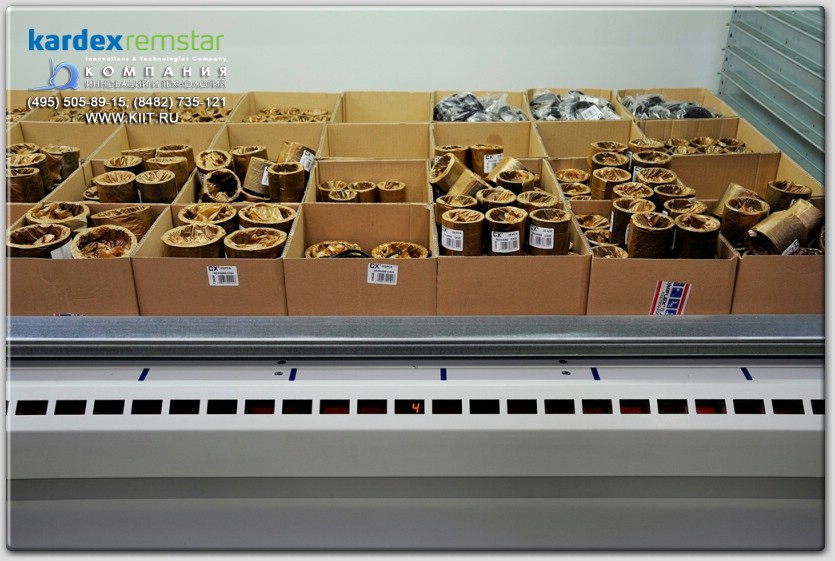

Сенсорные датчики в области комплектации заказа определяют высоту груза (с шагом каждые 25 мм) и гарантируют его размещение точно на направляющих в любом свободном месте.
Такой подход к организации складирования позволяет хранить разные по высоте грузы, комбинировать их и тем самым экономить пространство. Стальные поддоны (полки) имеют по бокам двойные скользящие опоры с расстоянием пары 25 мм, что позволяет сократить интервал между краем груза и дном следующей полки до 20 мм.
Модульный принцип построения автоматизированных складов Автоматизированные склады лифтового типа гарантируют неограниченные возможности использования всей высоты помещения (макс. до 30 метров в высоту, возможность установки в многоэтажном здании, с окнами доступа на всех этажах).
Гибкость этой системы хранения заключается в том, что в процессе эксплуатации клиент по своему усмотрению может изменять число полок и уменьшать число поддонов для складирования, чтобы хранить более высокие грузы. Лифтовые системы могут иметь несколько рабочих окон с разных сторон конструкции.
Автоматизированный лифтовой стеллаж высотой 11 м с площадью основания 5 м2, шириной поддона 1850 мм и глубиной поддона 610 мм предоставляет для груза высотой 120 мм полезную площадь хранения 80 м2 (для сравнения: полочные стеллажи с равной площадью хранения займут до 40 м2 склада).
| Высота системы | минимальная от 2550 мм до макс. 30050 мм |
| Ширина складской системы | 1580 - 3380 мм |
| Глубина системы | 2363-3125 мм |
| Общая нагрузка | 2 х 33550 кг |
| Расстояние между поддонами | мин.: 75 мм макс.: 750 мм |
| Требуемое электропитание | 3/N/PE 400 V 50/60 Hz |
| Максимальное сечение кабеля | 4 мм2 |
| Уровень шума (зубчатый ремень) | 70 db(A) ±10 dB(A) (зависит от установок скорости, плотности и типа груза) |
| Температурный режим | работает: + 5°C до + 40°C |
| Допустимая влажность | 10% до 90 % |
| Оборудование безопасности | Защитный барьер из фото-элементов в окне доступа Блокирование доступа в шахту экстрактора защитной дверью |

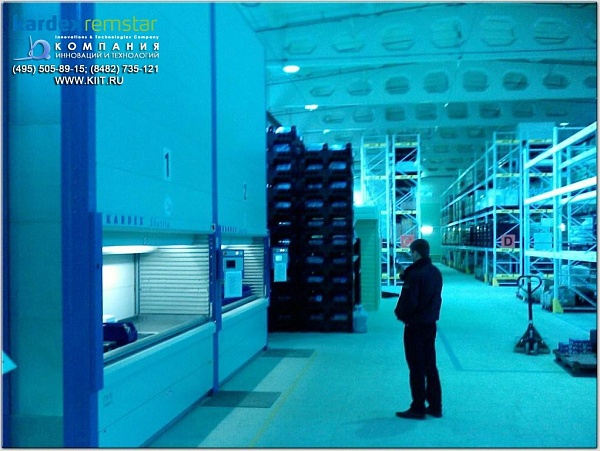

Лифтовой склад SHUTTLE XP отличается практически неограниченной гибкостью при максимальной высоте 30 метров и вместимости 60 тонн. Этот склад может быть интегрировано в любое здание и промышленное помещение, как внутри, так и снаружи зданий. При чем окна доступы операторов могут быть с разных сторон и на различных этажах.
Ускорение комплектации на складе – автоматизированный лифтовой склад SHUTTLE XP работает по принципу «Товар – к человеку». Необходимая оператору единица изделия или тары перемещается на оптимальную высоту обработки груза. Автоматизированная система SHUTTLE XP выполняет сортировку ТМЦ, товаров и изделий в оптимальной последовательности, что позволяет сократить время работы склада и увеличить скорость комплектации грузов в четыре раза.
Экономия места – высотный склад KARDEX SHUTTLE XP обладает высокой вместимостью при небольшой площади основания. В сравнении с обычными методами, использования складских стеллажей, экономия площади для хранения того же объема товаров может доходить до 80 %.
Экономия времени – все товары, детали, ТМЦ доставляются операторам склада буквально за несколько секунд, независимо от их местонахождения в складской системе Кардекс.
Техника безопасности – согласно директивам охраны труда в целях снижения рисков для здоровья и безопасности сотрудников следует отдавать предпочтение автоматизированным рабочим процессам и ограничивать ручные операции. Внедрение лифтовой системы KARDEX SHUTTLE XP позволяет снизить объем ручных и тяжелых физических операций на 80 %.
Сохранность товаров – вертикальная система хранения KARDEX SHUTTLE XP защищает товары от пыли и неавторизованного доступа. Склад оснащен запираемыми изнутри дверьми, на которых опционально может быть установлен электронный замок с PIN-кодом.
В системе действуют устройства противопожарной защиты, например, температурные датчики.
Достижение максимального потенциала рационализации предприятия
Оптимизация различных операций, рабочих процессов, стратегий складского хранения
Решения для оптимизации самых различных функциональных областей (производство, хранение и складирование)
Повышение эффективности внутренней логистики
Лифтовой автоматизированный склад SHUTTLE XP - экономия пространства, площади и Ваших денег!

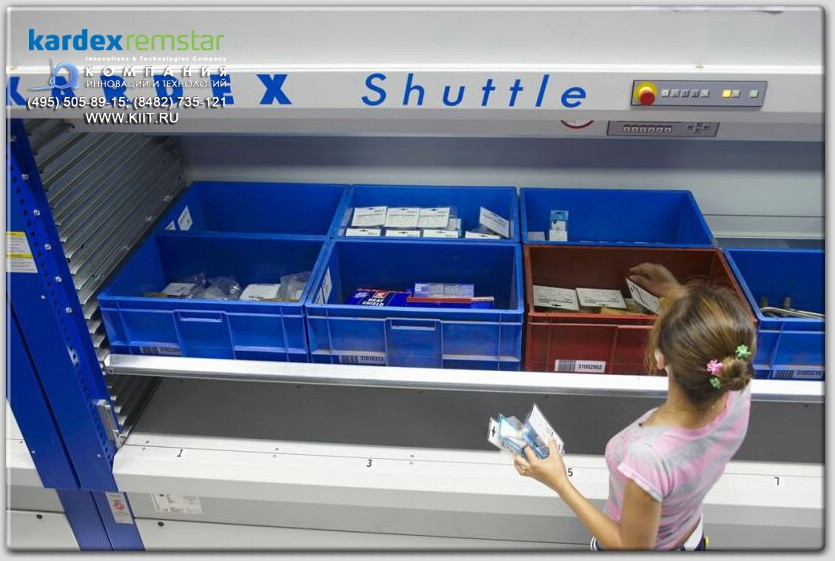

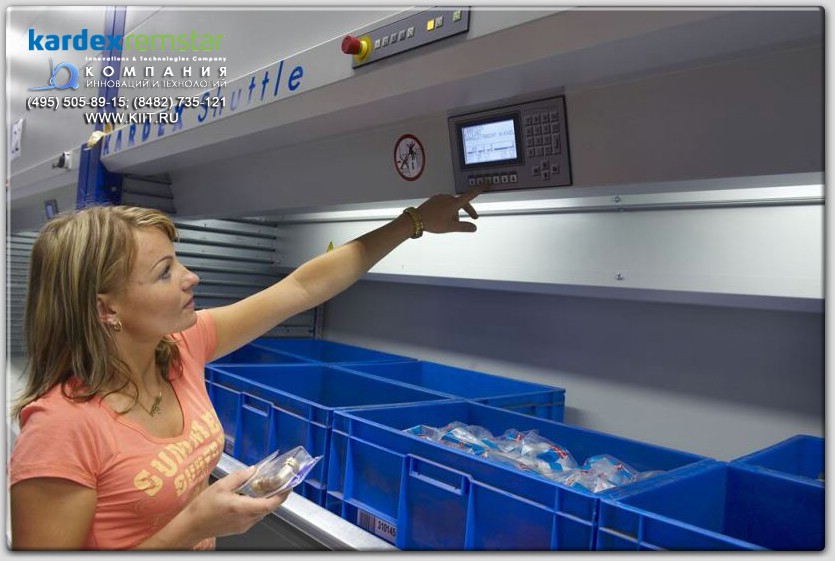

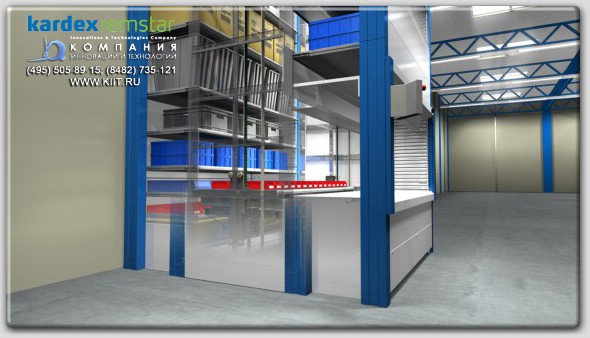

Окно доступа
Боковые панели с направляющими для полок в зоне окна доступа Shuttle XP не закрыты, что позволяет размещать поддон на любой высоте внутри окна доступа.
Это означает, что впервые благодаря этой складской системе оптимально разработанная, эргономичная рабочая позиция для любого оператора, высокого или низкого роста, становится реальностью. Заданный поддон выдвигается на удобную для оператора позицию. Физические нагрузки оператора снижаются, а его общее состояние наоборот улучшается.
Удобство и безопасность
• доступ к поддону сверху
• допустимая высота на поддоне регулируется с шагом в 25 мм для каждого пользователя.
• автоматически закрывающаяся дверь защищает как оператора, так и хранимые грузы, а также предупреждает образование сквозняков.
• защитный барьер из фото-элементов для безопасности оператора в передней части окна доступа контролирует всю рабочую площадку.
• возможность размещения как в передней части системы, так и в задней необходимого количества окон доступа.
• плотность (25 мм) хранения груза является комбинацией расположения направляющих на боковых панелях (50 мм) и двойных ручек на самом поддоне (25мм).
• фото-элементы светового барьера измеряют высоту груза с шагом 25мм (область 75 - 750 мм).
Автоматизированный склад Shuttle XP не разделяет грузы по категориям, но предлагает использование поддонов различного типа, применимых к различным весовым нагрузкам.
Поддоны грузоподъёмностью 250 кг разработаны для легковесных технических заданий. Большие поддоны разработаны для хранения грузов весом до 500 кг и соответственно более крепкие.
Конструкция была создана таким образом, чтобы хранить оба типа поддонов одновременно в одной системе. Если требуется хранить всего несколько поддонов с грузом до 500 кг, нет необходимости покупать систему, конструкция которой разработана непосредственно под поддоны грузоподъёмностью 500 кг.
В системе Shuttle XP 500 кг поддоны могут храниться одновременно вместе с поддонами созданными для более малых грузов. Это спасает покупателя от необходимости покупать более дорогую конструкцию и более дорогие поддоны.

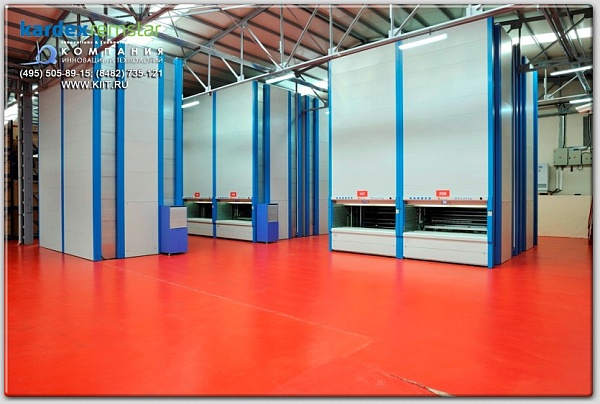

Доступ к сервисному обслуживанию происходит через сервисную дверь. Минимальное расстояние до стены 250 мм. Системы Шаттл могут быть установлены бок к боку.
