Как выбрать штабелер для склада?

Несмотря на то, что сегодня складские штабелеры очень распространены и их можно встретить где угодно: на складе, в магазине или на промышленном производстве. Многие владельцы складской техники испытывают до сих пор трудности с выбором оптимального штабелера для работы на складе.

Предлагаемая статья в журнале "Склад и Техника" поможет оптимально быстро и выгодно выбрать Вам необходимый для работы на современном складе самоходный электроштабелер с поворотной рукояткой.

Штабелер на складе. Как выбрать штабелер

Автор: С. Данилова

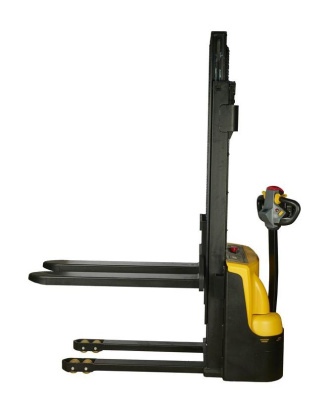

Самоходный электрический штабелер с поворотной рукояткой становится все более популярным. Штабелер недорог и достаточно эффективен, он с успехом используется для укладки пакетированных грузов на поддонах и погрузки-разгрузки автотранспорта на небольших складах.

Основное преимущество штабелера перед вилочным погрузчиком заключается в том, что штабелер требует в полтора-два раза меньше места для маневра. Это позволяет владельцу или арендатору склада сэкономить место под хранение грузов. При этом, стоимость нового самоходного штабелера в два-три раза меньше, чем цена нового электропогрузчика.

Сегодня мы расскажем, как правильно подобрать штабелер для склада.

Выбирая самоходный штабелер следует учесть несколько важных критериев:
  • начальная грузоподъемность штабелера;
  • грузоподъемность на верхнем ярусе стеллажа или на наивысшей точке подъема вил штабелера;
  • грузооборот штабелера в рабочую смену (сутки);
  • ширина прохода между стеллажами; тип управления штабелера (ведомый или с платформой);
  • состояние поверхности пола;
  • надежность и прочность конструкции штабелера;
  • управление штабелером.

Самое первое, что должен определить для себя будущий владелец штабелера с поворотной рукояткой, – это то, какова должна быть его грузоподъемность (г/п).

Самый популярный штабелер для склада - это штабелер с начальной грузоподъемностью 1000 кг, 1200 кг, 1400 кг и 1600 кг, но существуют и модели г/ п 2000...3000 кг (в специальном исполнении эти машины могут иметь г/п и до 10 тонн). Конструкция таких штабелеров не позволяет увеличить высоту подъема груза более 6 метров.

Многие потребители не знают, что г/п штабелера, как и любой другой подъемно-транспортной техники, уменьшается пропорционально увеличению высоты подъема вил, причем величина этого уменьшения для каждой модели штабелеров разная.

На эти параметры следует обратить особое внимание, поскольку может оказаться, что, например, самоходный штабелер с высотой подъема вил 4,0 метра и начальной грузоподъемностью 1200 кг и 1600 кг в верхней точке подъема может иметь одну и ту же остаточную г/п – 800 кг.

Графики изменения остаточной г/п машин в зависимости от высоты подъема вил и положения центра тяжести груза обычно приводятся в их технических характеристиках. Как правило, на высоту около 5...6 метров самоходный штабелер не способен поднимать груз массой более 500...800 кг.

Самоходные штабелеры: критерии выбора, модели и разновидности

Знать производительность штабелера за рабочую смену необходимо для того, чтобы высчитать, сколько времени без подзарядки проработает та или иная модель. На это влияют и такие показатели, как напряжение и емкость аккумуляторной батареи (АКБ), мощности двигателя подъема вил штабелера и тягового двигателя, максимальная высота подъема вил.

В основном штабелеры разделяются на модели с тяговыми аккумуляторными батареями и гидравлические ручные штабелеры. Вторые предназначены для эксплуатации на небольших складах с оборотом груза порядка 40...60 тонн в смену. Штабелер с тяговым аккумуляторными батареями (АКБ) рассчитан на 8- или 12-часовую рабочую смену, но не всякий штабелер способен отработать такое время полностью.

Ширина прохода между стеллажами – это самый значимый параметр выбора модели штабелера. Скажем прямо, что самоходный штабелер, ведомый оператором, не способен работать в коридорах с расстоянием между стеллажами менее 2 метров, и производители, утверждающие обратное, попросту вводят покупателей в заблуждение.

В технических характеристиках напольного транспорта обычно приводится параметр Ast - расстояние, необходимое для разворота штабелера с паллетой 1200 на 800 мм, т. е. с европоддоном. Рассчитывается Ast как диагональ штабелера с паллетой плюс 200 мм (зазор по 100 мм с каждой его стороны обеспечивает безопасность маневров).

Длина самоходного штабелера с вилами находится в диапазоне 1780...2000 мм, ширина – 800...1050 мм. Диагональ штабелера длиной 1960 мм и шириной 850 мм составит 2140 мм. Чтобы получить ширину безопасного коридора, прибавим к ней 200 мм и получим, что Ast равен 2340 мм.

В данном случае мы не учли, что паллета может быть длинней вил на 30...50 мм, что еще больше увеличивает Ast. Вот другой, более конкретный пример. Компактный штабелер длиной 1780 мм (+50 мм) с паллетой длиной 1830 мм и шириной 800 мм имеет диагональ 1990 мм. Прибавляя к этой величине 200 мм, получим рабочий коридор Ast = 2200 мм. Можно, конечно, попытаться работать и в 2-метровом коридоре, но это небезопасно и будет отнимать у оператора много времени на маневры. Отсюда следует, что для нормальной работы штабелера необходимо оставлять коридор как минимум 2,2 м, а для некоторых моделей – не менее 2,5 м.

Самоходный штабелер с откидной платформойШтабелер с откидной площадкой для оператора имеет больший рабочий коридор, нежели модель, ведомая оператором. Однако в полезности такой площадки, можно усомниться, и вот почему. Во-первых, максимальная скорость передвижения с грузом таких моделей не более 5...5,5 км/ч, на практике скорость движения с грузом – около 4...4,5 км/ ч, т. е. такая же, как у пешехода.

Во-вторых, если требуется перемещать груз на большие расстояния, целесообразней использовать самоходные гидравлические тележки с платформой, корзиной или кабиной, тип техники, который как раз и предназначен для таких операций.

Состояние поверхности пола также влияет на выбор модели штабелера. Все штабелеры предназначены для работы только на идеально ровной твердой поверхности, но действительность предлагает совсем другие условия. Клиренс штабелера (дорожный просвет) составляет всего 20...30 мм, так что преодоление любой наклонной площадки вызывает серьезные трудности.

Специально для таких случаев некоторые модели штабелеров имеют изменяемый клиренс (до 160 мм), что позволяет преодолевать подъемы и небольшие неровности пола. Отметим также, что устойчивость штабелера, особенно с большой высотой подъема, невысокая, поэтому неровность пола отрицательно сказывается на безопасности его работы.

Колеса штабелера покрыты резиной или полиуретаном (на более дорогих моделях). Полиуретан более износоустойчив для использования на бетонном или асфальтированном покрытии. На асфальте могут работать не все модели штабелеров, особенно если он недостаточно хорошо укатан.

Еще одним важным критерием выбора самоходного штабелера является прочность его конструкции и узлов. Первое, на что следует обратить внимание, – это корпус шасси штабелера, который закрывает электрические узлы и двигатели. На моделях самоходных штабелеров высокого класса эти компоненты надежно защищены цельным стальным листом толщиной 5 мм, который выдерживает любые возможные удары и столкновения при эксплуатации. Важно также предварительно тщательно изучить конструкцию мачты штабелера, вил и гидроцилиндров подъема.

При подъеме груза максимально разрешенной массы прогиб вил штабелера должен быть минимальным, в противном случае через некоторое время они деформируются и штабелер станет крайне тяжело эксплуатировать. Два цилиндра подъема вил лучше тем, что сохраняется более полный обзор оператору и снижается риск аварий в процессе эксплуатации штабелера. Органы управления разных самоходных штабелеров очень похожи, вместе с тем у некоторых моделей они имеют свои отличительные особенности, которые увеличивают скорость обработки груза и облегчают работу.

Подъем-опускание вил может осуществляться с помощью установленного на корпусе штабелера рычага, однако все же это неудобно, поскольку руки оператора при работе находятся на рукоятке управления, и, чтобы включить функции, ему необходимо дотянуться до этого рычага. На некоторых моделях используется "прогрессивное" управление подъемом: при большем усилии на рычаге скорость подъема вил штабелера возрастает.

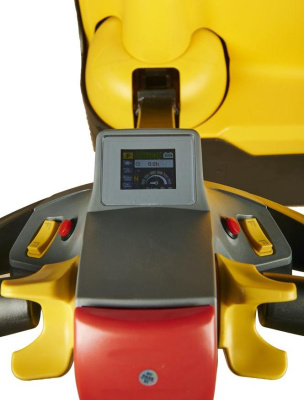

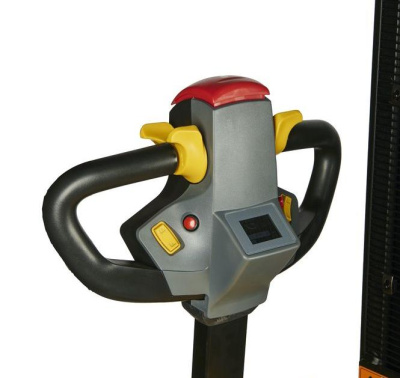

Штабелер современных версий оснащен органами управления расположенными на поворотной рукоятке, что более удобно. Клавиши подъема и опускания также могут иметь "прогрессивное" управление, т. е. менять скорость движения вил штабелера в зависимости от усилия нажатия на них, что экономит время установки или снятия паллет со стеллажей.

Нажатие на клавишу "tortle" (англ. "черепаха") обеспечивает медленный и плавный разгон и торможение штабелера, что позволяет предотвратить возможное падение хрупкого или не слишком устойчиво размещенного груза. На многих старых моделях рукоятка управления при отпускании автоматически принимала вертикальное положение, а сам штабелер останавливался.

Новый самоходный штабелер позволяет продолжить движение (на очень низкой скорости) с вертикально поднятой рукояткой управления при нажатой клавише "tortle", облегчая маневры в узких проходах и стесненном пространстве.

Электрический штабелер предназначен по большей части для операций с паллетами европейского стандарта, размеров 1200 на 800 мм, но есть модели штабелеров, которые способны работать также с паллетами финского и американского стандартов.

взрывозащищенный электроштабелер MIAGСамоходный штабелер, как и вилочный погрузчик, может иметь функции свободного подъема (хода) вил (full free lift), бокового смещения вил (side shift), комплектоваться раздвижными вилами или другими навесными грузозахватными устройствами.

Для использования в нестандартных условиях штабелер может быть выполнен с разными видами защиты, например, в низкотемпературной версии для эксплуатации в складах-холодильниках, с металлизацией шасси для работы с агрессивных средах, с гальваническим покрытием и вилами, выполненными из нержавеющей стали.

При необходимости на штабелер дополнительно может быть установлена защита от пыли и влаги соответствующего класса IP. Кроме этого для работы в взрывоопасных помещениях есть специальные самоходные взрывозащищенные электроштабелеры.

Несмотря на свою простоту - самоходные штабелеры достаточно сложный вид складской техники и лучше покупать складской штабелер с предварительной консультацией у специалистов, кто специализируется в продажах штабелеров для склада и производства.

Приобрести самоходные штабелеры, узнать цены или запросить прайс-лист с техническими характеристиками электроштабелеров Вы всегда можете по нашим телефонам в Москве: 8 (495) 505-89-15, в Тольятти 8 (8482) 73-51-22, 8 (800) 707-07-45 (бесплатный звонок по России) или по запросу менеджерам компании. Продажа новых штабелеров в Москве, с доставкой по всем регионам России, сервис и запчасти, лизинг и аренда осуществляется также нашими дилерами и представителями в других городах России.

Гидравлический штабелер с подъемной платформой TOR PJ4085, 400KGX850MM
Цена: 30 501 руб.
Купить
Гидравлический штабелер с подъемной платформой TOR PJ4170, 400KGX1700MM
Цена: 39 417 руб.
Купить
Ручной штабелер PROLIFT SDF 1025
Цена: 59 980 руб.
Купить
Поводковый штабелер ROCLA SWS12
Цена: 924 302 руб.
Купить
Самоходный электроштабелер с платформой TOR 1,5 т 2,5 м CPD15R
Цена: 634 688 руб.
Купить
Самоходный электроштабелер с платформой TOR 1,5 т 3,0 м CPD15R
Цена: 642 762 руб.
Купить
Самоходный электроштабелер с платформой TOR 1,5 т 5,0 м CPD15R
Цена: 733 203 руб.
Купить
Штабелер BADA 12
Цена: 0 руб.
Купить
Штабелер Ameise
Цена: 223 623 руб.
Купить
Штабелер GROST HDR 10/16
Цена: 50 190 руб.
Купить
Штабелер GROST HDR 20/16
Цена: 58 900 руб.
Купить
Штабелер PROLIFT ECL 1029
Цена: 322 990 руб.
Купить

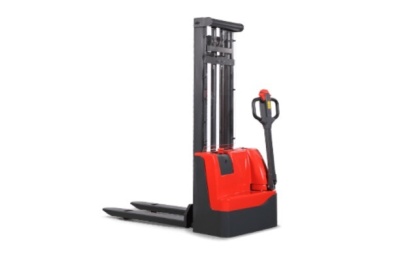

Штабелер PROLIFT ECL 1035
Цена: 332 790 руб.
Купить

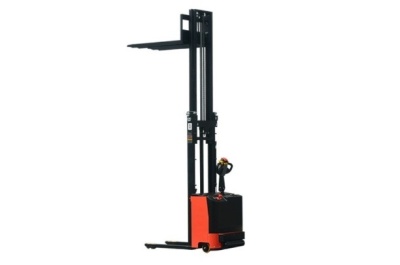

Штабелер PROLIFT SDR 1533
Цена: 398 500 руб.
Купить

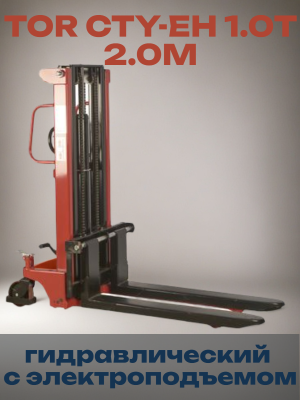

Штабелер TOR CTY-EH 1.0TX2.0M с раздвижными вилами 320-870 ММ
Цена: 62 000 руб.
Купить

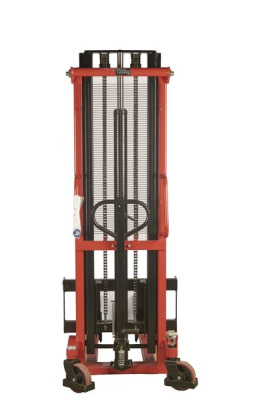

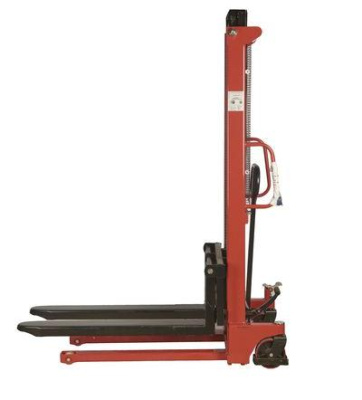

Штабелер TOR CTY-EH 1.0TX3.0M с раздвижными вилами 320-870 ММ
Цена: 79 230 руб.
Купить
Штабелер TCM SRT
Цена: 0 руб.
Купить
Штабелер TCM SSD 160
Цена: 0 руб.
Купить
Штабелер TOR г/п 3000 кг 1600 мм CTD
Цена: 260 214 руб.
Купить

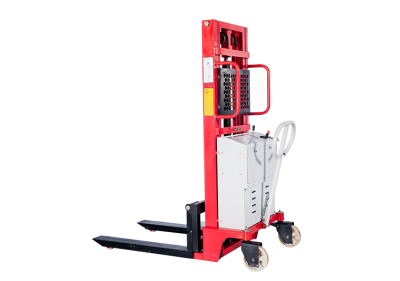

Штабелер гидравлический с электроподъемом TOR 1,0 т 2,5 м PEMS10
Цена: 104 662 руб.
Купить
Штабелер гидравлический с электроподъемом TOR 1,0 т 3,0 м PEMS10
Цена: 111 904 руб.
Купить
Штабелер ручной гидравлический TOR 2Т 1,6М PMS2000-1600
Цена: 59 602 руб.
Купить
Штабелер ручной гидравлический TOR 1.0т 1.6м HSY10 (нержавеющая сталь)
Цена: 401 707 руб.
Купить
Штабелер XILIN 1.0 т 3.0 м CDD10B-III
Цена: 205 792 руб.
Купить
Штабелер гидравлический с электроподъемом XILIN 1.5 т 3.0 м CDD10B-III
Цена: 170 145 руб.
Купить
Штабелер электрический самоходный TOR 1,0 т 3,3 м IWS10S-3300
Цена: 259 369 руб.
Купить
Штабелер электрический самоходный TOR 1,0 т 3,5 м IWS10S-3500
Цена: 268 313 руб.
Купить

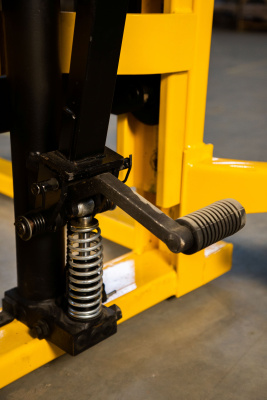

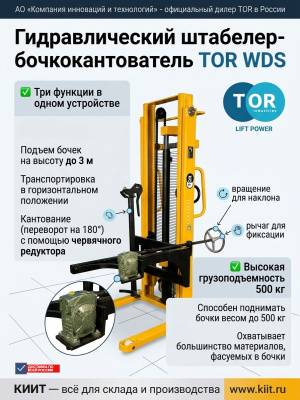

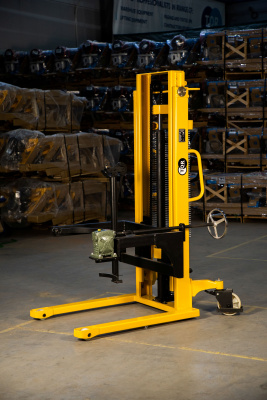

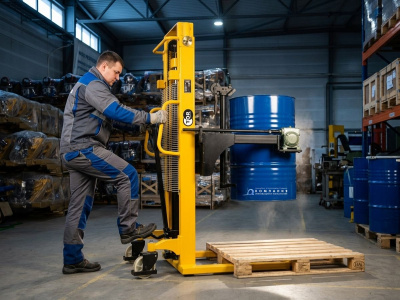

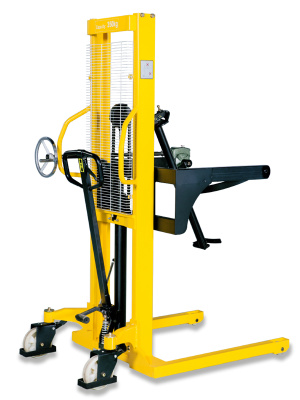

Штабелер-бочкокантователь TOR 500 КГ 1400 ММ WDS500-1600
