Грузоподъёмность штабелера: как правильно понимать и выбирать технику для склада
Введение
В статье подробно рассмотрены понятия номинальной и остаточной грузоподъёмности штабелеров, принципы влияния высоты подъёма и типов мачт на работу техники.Отдельное внимание уделено чтению графиков грузоподъёмности, приведённых на шильдиках штабелеров бренда TOR, что помогает операторам избежать ошибок и обеспечить безопасную эксплуатацию.
АО "Компания инноваций и технологий" предлагает широкий ассортимент электрических штабелеров с различными высотами подъёма и грузоподъёмностью для любых складских задач.
Сколько реально поднимет ваш штабелер? Разбираем мифы о грузоподъёмности
Значение грузоподъёмности штабелера
Грузоподъёмность — главный параметр любого штабелера, определяющий максимальный вес груза, который техника может безопасно поднять и переместить.
Этот показатель напрямую влияет на производительность и безопасность. Превышение допустимого веса может привести к поломке гидравлической системы, опрокидыванию штабелера и аварийным ситуациям на складе.
Номинальная грузоподъёмность штабелера
Номинальная грузоподъёмность указывается производителем на паспортной табличке и выражает максимально допустимую нагрузку при стандартных условиях — как правило, при высоте подъёма 2,5–3 метра и центре тяжести груза 500–600 мм.
Это теоретическая величина: если условия изменяются (например, подъем выше 3 метров), реальная грузоподъёмность уменьшается.
Пример:
Штабелер с номинальной грузоподъёмностью 2000 кг способен поднимать этот вес только на стандартную высоту (до 3 м). При увеличении высоты подъёма до 5 м допустимый вес снижается почти вдвое.
Остаточная грузоподъёмность штабелера
Остаточная грузоподъёмность показывает, какой фактический вес можно безопасно поднять на конкретную высоту с учетом центра тяжести груза.
Например, штабелер с номиналом 2000 кг способен поднять около 600 кг на высоту 5,5 м.
На этот показатель влияют:
-
высота подъема;
-
смещение центра тяжести груза;
-
конструкция мачты и длина вил;
-
тип подъемного механизма.
Номинальная высота подъема штабелера
Этот параметр обозначает максимальную высоту, на которую техника может поднять груз.
Важно помнить: чем выше груз поднимается, тем ниже становится остаточная грузоподъёмность.
Поэтому при выборе штабелера нужно учитывать реальные условия склада — высоту стеллажей и особенности груза.
Виды мачт штабелеров и их влияние на грузоподъёмность
Мачта — ключевой элемент штабелера, определяющий не только высоту подъёма, но и устойчивость техники.
Основные параметры мачты:
-
Строительная высота — расстояние от основания до верхней точки мачты в нижнем положении.
-
Нормальный ход — стандартная высота подъёма вил (обычно около 20 см).
-
Специальный ход (Free Lift) — подъём вил без увеличения общей высоты мачты, полезен в помещениях с низкими потолками.
-
Угол наклона — влияет на удобство установки и снятия паллет.

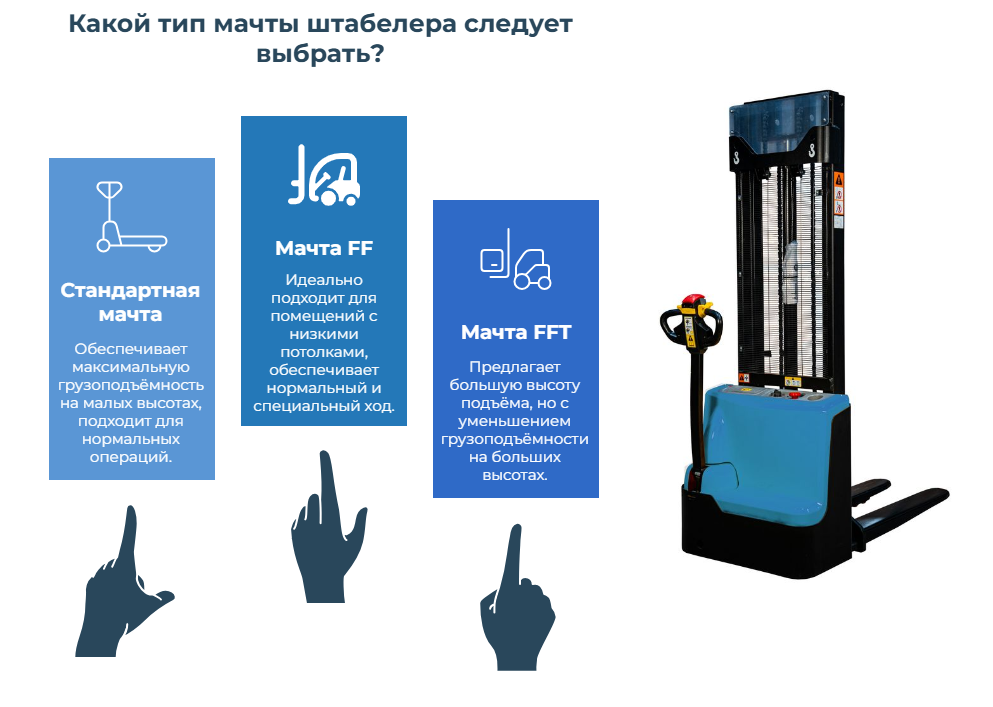

Типы мачт:
| Тип мачты | Конструкция | Особенности | Максимальная высота подъёма | Влияние на грузоподъёмность |
|---|---|---|---|---|
| Стандартная (STD, Duplex) | Две секции | Только нормальный ход | До 3 м | Максимальная грузоподъёмность на малых высотах |
| FF (Full Free) | Две секции | Нормальный и специальный ход | До 3 м | Удобен в помещениях с низкими потолками |
| FFT (Full Free Triplex) | Три секции | Дополнительный гидроцилиндр | До 6 м | Грузоподъёмность уменьшается с ростом высоты |
Чем выше и сложнее мачта, тем больше нагрузка на подъемный механизм и ниже остаточная грузоподъёмность.
Читаем график грузоподъёмности
На каждом штабелере бренда TOR размещается шильдик (табличка) или наклейка, где приведён график остаточной грузоподъёмности.
С помощью этого графика можно точно определить, какой вес допустим на определённой высоте и при конкретном центре тяжести.

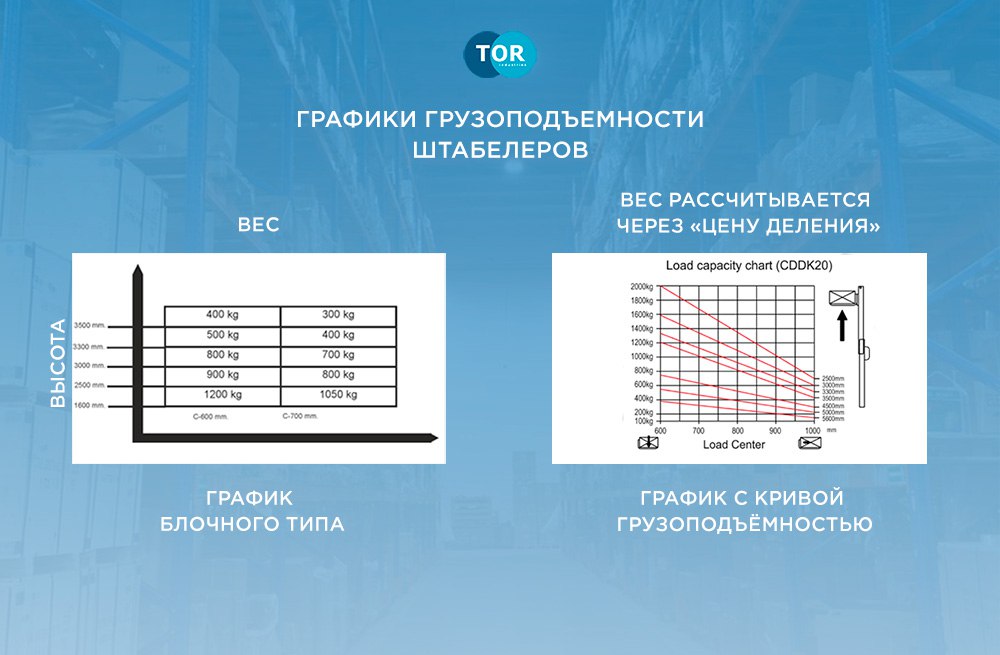

Существует два основных типа графиков:
-
Блочного типа — по вертикали указана высота, а внутри графика — допустимый вес для каждой высоты. Иногда шкалы могут быть инвертированы (вес слева, высота внутри).
-
Кривая грузоподъёмности — линия показывает зависимость: чем выше подъём, тем меньше грузоподъёмность.
Пример:
На правом графике штабелер TOR CDDK20 поднимает на высоту 3300 мм груз весом около 1300 кг при центре загрузки 600 мм.
Если поднять выше — допустимая масса снижается. Это важно учитывать при работе с тяжёлыми или неравномерно распределёнными грузами.
Практические советы
1. Перед выбором штабелера:
-
Определи максимальную высоту стеллажей.
-
Рассчитай вес и центр тяжести груза.
-
Уточни, на какой высоте требуется поднимать груз.
2. При эксплуатации:
-
Всегда сверяйся с графиком грузоподъёмности на шильдике.
-
Не превышай остаточную грузоподъёмность — это главный фактор безопасности.
-
При сомнениях консультируйся с инженером или специалистом КИИТ.
3. Кейсы КИИТ:
АО "Компания инноваций и технологий" регулярно поставляет самоходные электроштабелеры на склады с разными задачами — от распределительных центров до производственных площадок.Специалисты компании помогают клиентам рассчитать оптимальную высоту мачты и подобрать технику с нужной остаточной грузоподъёмностью под реальные условия эксплуатации.
Правильный выбор = безопасная и эффективная работа склада
Понимание разницы между номинальной и остаточной грузоподъёмностью, знание типов мачт и умение читать графики — это база безопасной эксплуатации штабелеров.
При подборе складской техники обращай внимание не только на цифры в паспорте, но и на реальные рабочие условия.
Специалисты КИИТ помогут рассчитать оптимальные параметры и подобрать штабелер с нужной высотой подъёма и грузоподъёмностью под конкретные задачи склада.
