Что такое положение центра тяжести груза у вилочного погрузчика?

Центр тяжести груза у вилочного погрузчика: от теории к безопасной практике

Вилочный погрузчик — это не просто машина для перемещения грузов. Это сложная равновесная система, где каждый килограмм и каждый миллиметр имеют значение. Ошибка в оценке центра тяжести может привести к опрокидыванию, травмам и простоям. Понимание физики процесса — это не теория, а основа безопасности и эффективности.

В этой статье разберем, что такое центр тяжести, как он влияет на устойчивость погрузчика, как читать грузовые характеристики и какие правила помогут избежать аварий.

Откуда берется центр нагрузки: физика одного миллиметра

Представьте, что вы держите в руке тяжелую сумку на вытянутой руке. Чем дальше сумка от корпуса, тем тяжелее ее удерживать, даже если вес не меняется. Примерно то же самое происходит с вилочным погрузчиком, только вместо мышц работает гидравлика, а вместо тела — противовес.

Центр тяжести груза — это точка, в которой условно сосредоточена вся масса предмета. Для стандартного поддона с равномерно уложенными коробками эта точка находится строго посередине, на пересечении диагоналей.

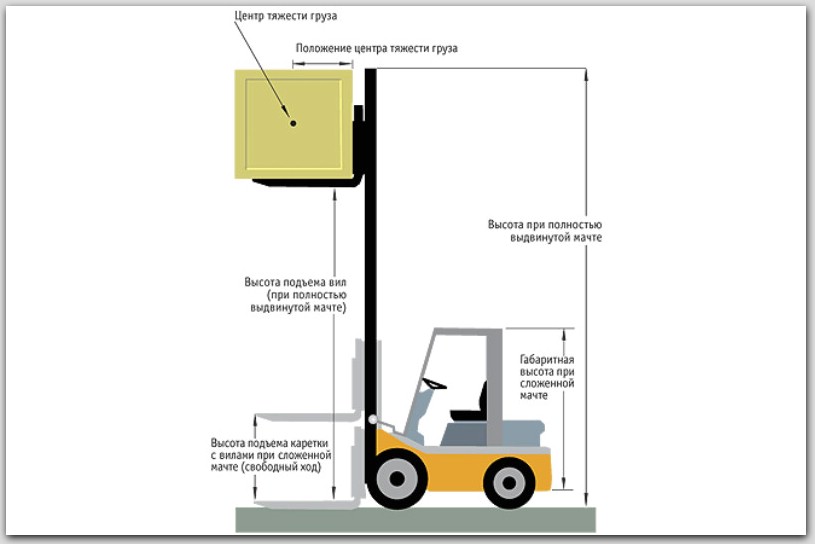

В спецификациях погрузчиков фигурирует понятие «центр нагрузки». Это не совсем то же самое, что центр тяжести. Центр нагрузки — это расстояние от вертикальной плоскости вил (их спинки, если смотреть сбоку) до центра тяжести груза.

Именно этот параметр, а не вес сам по себе, определяет, сможет ли погрузчик поднять груз безопасно. Сместился центр тяжести на 10 см дальше от вил — и вот уже тонна превращается в 700 кг допустимого веса.

Почему стандарт — 500 мм, а не 700

Большинство вилочных погрузчиков проектируются под определенный центр нагрузки. В мире складской логистики сложился негласный стандарт:

• Для машин грузоподъемностью до 5 тонн — 500 мм.

• Для машин 5–16 тонн — 600 мм.

• Для тяжелой техники свыше 16 тонн — до 1200 мм.

Откуда взялись эти цифры? Все просто. Стандартный европаллет имеет размеры 800 × 1200 мм. Если груз распределен равномерно, его центр тяжести находится на расстоянии 600 мм от края поддона. Когда оператор заводит вилы под поддон, он делает это примерно на 100 мм. В результате расстояние от спинки вил до центра тяжести получается около 500 мм.

Это универсальный расчет для 80% складских операций. Но как только груз становится нестандартным — длинномерным, тяжеловесным, смещенным — стандартные 500 мм перестают работать.

Рычаг и противовес: как погрузчик держит равновесие

Чтобы понять, как центр тяжести влияет на устойчивость, представьте погрузчик в виде качелей-рычага. С одной стороны — груз на вилах. С другой — тяжелый противовес в корме. Устойчивость достигается, когда момент силы от груза не превышает момент силы от противовеса.

Момент силы — это произведение веса на плечо (расстояние от точки опоры). В случае погрузчика точкой опоры является передняя ось.

И вот тут начинается самое интересное. Если груз весит 2000 кг и находится на расстоянии 500 мм от оси, момент составляет 1000 кг·м. Если тот же груз сдвинуть на 700 мм, момент вырастает до 1400 кг·м — и погрузчик уже не сможет его удержать, даже если противовес не изменился.

Именно поэтому производители указывают два числа: грузоподъемность и центр нагрузки. Это не разные параметры, а две стороны одной медали. Без учета центра нагрузки грузоподъемность — просто цифра на бумаге.

Треугольник устойчивости: зона безопасности

У вилочных погрузчиков есть понятие треугольника устойчивости. Это воображаемая область на плоскости, образованная тремя точками: двумя передними колесами и центром заднего моста (или точкой его поворота).

Пока общий центр тяжести системы «погрузчик + груз» проецируется внутрь этого треугольника, машина устойчива. Как только проекция выходит за пределы треугольника, погрузчик начинает крениться и может опрокинуться.

Что меняет положение центра тяжести:

Критический момент: при подъеме груза на высоту более 2–3 метров центр тяжести смещается не только вперед, но и вверх, что кратно увеличивает риск при малейшем боковом движении.

Как смещение центра тяжести «съедает» грузоподъемность

Самая частая ошибка при выборе погрузчика — ориентироваться только на максимальный вес, игнорируя центр нагрузки.

Разберем на конкретном примере.

Исходные данные: погрузчик номинальной грузоподъемностью 3000 кг при центре нагрузки 500 мм.

Задача: поднять груз, у которого центр тяжести находится на 700 мм от спинки вил.

Примерный расчет:

Остаточная грузоподъемность = 3000 × (500 / 700) ≈ 2140 кг

Потеря — почти 30% от номинала. Груз весом 2500 кг, который проходит по паспорту, на практике окажется предельным или даже опасным.

Кроме расстояния до центра тяжести, на допустимый вес влияют:

• Высота подъема: чем выше, тем меньше грузоподъемность.

• Наклон мачты: даже 5 градусов вперед снижают запас устойчивости.

• Дополнительное навесное оборудование: боковое смещение вил или вращатель увеличивают плечо нагрузки.

• Тип шин и покрытие: на мягком грунте или неровной поверхности допустимая нагрузка ниже.

• Состояние груза: неустойчивый или смещенный груз меняет расчетное плечо.

Грузовая характеристика: инструкция по чтению

В кабине каждого погрузчика есть табличка или наклейка с грузовой характеристикой. Это не декоративный элемент, а основной документ для оператора.

Как устроена грузовая характеристика:

• Ось X — высота подъема (от 0 до максимума).

• Ось Y — допустимый вес груза.

На графике нанесены кривые для разных центров нагрузки: например, 500 мм, 600 мм, 700 мм. Пользоваться этим графиком просто:

1. Определите фактический центр тяжести вашего груза.

2. Найдите на графике соответствующую кривую.

3. Выберите нужную высоту подъема и посмотрите предельный вес.

Если вашего значения центра нагрузки нет на графике, работайте с ближайшей большей кривой — это дает дополнительный запас безопасности.

Где оператор должен искать данные о центре нагрузки

У каждого погрузчика есть паспортная табличка (шильдик). Обычно она расположена:

• слева от верхнего ограждения кабины;

• рядом с сиденьем оператора;

• на видном месте передней панели.

На этой табличке указаны:

• Номинальная грузоподъемность (Q).

• Центр нагрузки (обычно в миллиметрах).

• Высота подъема, для которой действительны эти параметры.

Если табличка стерлась или повреждена, параметры можно найти:

• в технической документации к погрузчику;

• в карточке товара на сайте поставщика;

• на корпусе мачты (иногда выбиты).

Важно: никогда не доверяйте «на глаз». Ошибка в 100 мм центра нагрузки при работе с предельным весом может стать фатальной.

Как определить центр тяжести нестандартного груза

Со стандартными поддонами все понятно. А как быть, если груз несимметричный, длинномерный или сложной формы?

Алгоритм для нестандартных случаев:

1. Визуальная оценка. Где примерно сосредоточена основная масса? Для длинной трубы центр тяжести будет посередине длины, для станка — в районе моторной части.

2. Проверка документации. Для промышленного оборудования центр тяжести часто указывается производителем.

3. Практическая проверка. Если груз позволяет, поднимите его на небольшую высоту и оцените поведение погрузчика.

4. Используйте более мощную технику. Если сомневаетесь — берите погрузчик с запасом по грузоподъемности.

5. Обратитесь к специалистам. Иногда разумнее потратить время на расчет, чем рисковать аварией.

Частые ошибки операторов и как их избежать

Ошибка 1. Перегрузка «на глаз»
Оператор думает, что вес примерно подходит, и не сверяется с табличкой. Если центр тяжести смещен, даже номинальный вес может оказаться запредельным.

Как избежать: проверять соответствие веса и центра нагрузки перед каждым подъемом.

Ошибка 2. Подъем груза с наклоном мачты вперед
Наклон вперед смещает центр тяжести и снижает устойчивость. Особенно опасно при работе с высокими грузами.

Как избежать: поднимать груз только при вертикальном положении мачты; наклонять мачту после завершения подъема.

Ошибка 3. Работа с длинномерными грузами без пересчета грузоподъемности
Трубы, балки, профили — центр тяжести может быть далеко от спинки вил.

Как избежать: оценивать фактический центр нагрузки и снижать вес груза пропорционально.

Ошибка 4. Работа на неровной поверхности
На грунте или щебне грузоподъемность снижается, а центр тяжести ведет себя иначе.

Как избежать: снижать допустимый вес на 20–30% при работе вне твердого ровного покрытия.

Почему центр тяжести меняется на высоте

Многие операторы удивляются: груз 2000 кг был поднят на метр — все нормально. Тот же груз поднят на 3 метра — машина нестабильна. Почему?

Причина в геометрии. При подъеме мачта выдвигается вверх, центр тяжести груза поднимается, а вместе с ним повышается и общий центр тяжести системы. Чем выше центр тяжести, тем меньше устойчивость к опрокидыванию.

Особенно критично это для трехсекционных мачт. При полном выдвижении допустимая грузоподъемность может снижаться на 30–40% от номинальной. Именно поэтому на грузовых характеристиках отдельные кривые строятся для разных высот.

Нормы безопасности: что говорит закон

В России эксплуатация вилочных погрузчиков регламентируется несколькими документами. Основные требования:

• ГОСТ 28770 — методика определения опрокидывающей нагрузки.

• ГОСТ 24366 — требования к определению центра тяжести груза.

• Приказ Минтруда № 883н — правила безопасности при работе с грузами.

Эти документы требуют, чтобы:

• Груз занимал устойчивое положение на вилах.

• Центр тяжести груза находился между осями колес погрузчика.

• Допустимая нагрузка на вилы не превышала 60% от опрокидывающей нагрузки на неровных поверхностях и 80% — на ровных.

• Оператор перед началом работы сверялся с грузовой характеристикой.

Несоблюдение этих требований — нарушение не только здравого смысла, но и закона.

7 правил безопасной работы с грузом

1. Проверяйте грузовую табличку на погрузчике каждый день перед началом работы.

2. Знайте свой центр нагрузки. Если работаете с разными типами грузов — имейте под рукой таблицу соответствия.

3. Рассчитывайте остаточную грузоподъемность при изменении центра нагрузки или высоты подъема.

4. Избегайте наклона мачты вперед при подъеме груза. Поднимайте при вертикальном положении, наклоняйте только после подъема.

5. Снижайте вес при работе на неровных поверхностях — грунт, щебень, снег уменьшают устойчивость на 20–30%.

6. Учитывайте навесное оборудование. Боковое смещение вил, вращатели и другие устройства увеличивают плечо нагрузки.

7. При сомнениях берите погрузчик большей грузоподъемности. Запас по устойчивости — это не слабость, а профессиональный подход.

Заключение

Центр тяжести груза — это не абстрактный параметр из учебника физики. Это реальный фактор, который ежедневно влияет на безопасность, производительность и срок службы техники. Понимание его физики позволяет:

• правильно подбирать погрузчик для конкретных задач;

• избегать аварийных ситуаций;

• минимизировать простои и ремонты;

• соблюдать нормативные требования.

Запомните главное правило: грузоподъемность и центр нагрузки — это единая система. Нельзя изменять одно, игнорируя второе. Если сомневаетесь в центре тяжести — всегда берите запас по весу и высоте подъема.
