Стационарные подъемные столы — ножничные подъемники для склада и производства
Стационарные подъемные столы — это оборудование, без которого сложно представить современный склад, производственный цех или логистический центр. Они предназначены для вертикального перемещения грузов, паллет, комплектующих и оснастки, обеспечивая эргономичную высоту для погрузки, разгрузки, комплектации заказов и подачи материалов на рабочие места.
Основой конструкции большинства стационарных подъемных столов является ножничный механизм — система шарнирно соединенных рычагов, которая поднимается под давлением масла, нагнетаемого гидравлическим насосом. Такая конструкция обеспечивает плавность хода, устойчивость и равномерное распределение нагрузки по всей платформе.
АО «Компания инноваций и технологий» (КИИТ) предлагает стационарные подъемные столы различных производителей — от компактных моделей для легких грузов до мощных промышленных решений грузоподъемностью до 4 тонн.
Где применяются стационарные подъемные столы
Стационарные подъемные столы — оборудование широкого профиля. Они находят применение в самых разных отраслях и на различных участках работы.
Склады и логистические центры
Подъемные столы используются для подъема грузов на уровень стеллажей, комплектации заказов на эргономичной высоте, а также для разгрузки и погрузки автомобилей, особенно при работе с многоуровневыми платформами, где нет рампы.
Производственные цеха и сборочные линии
На производствах столы служат регулируемой рабочей поверхностью для подачи деталей и комплектующих к станкам и сборочным постам. Они также интегрируются в конвейерные линии как полноценное звено производственного процесса.
Погрузочно-разгрузочные доки

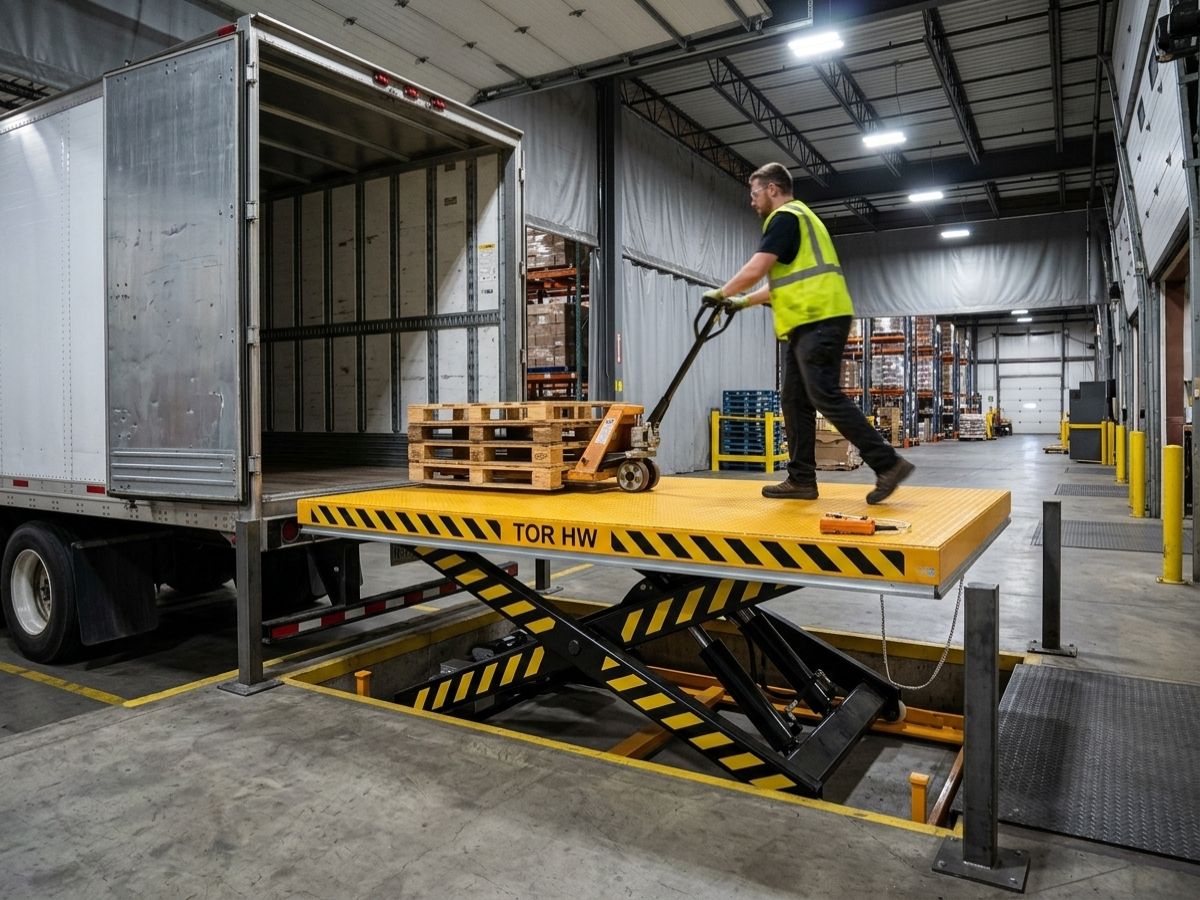

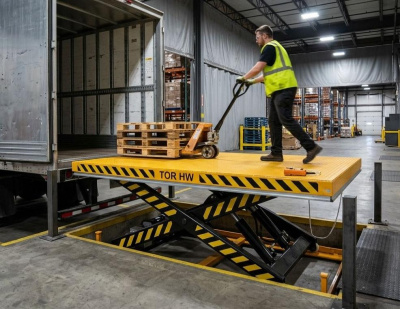

В зонах приема и отгрузки товаров подъемные столы облегчают перемещение грузов между разными уровнями — док-левеллеры, пандусы, пол склада.
Сервисные центры и мастерские
На автосервисах и в ремонтных мастерских столы используются для подъема тяжелых агрегатов и деталей до удобной для работы высоты.
Устройство и принцип работы
Понимание того, как устроен подъемный стол, помогает сделать правильный выбор и грамотно эксплуатировать оборудование.

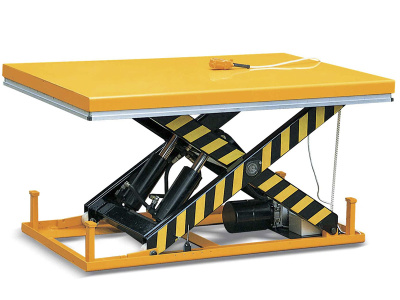

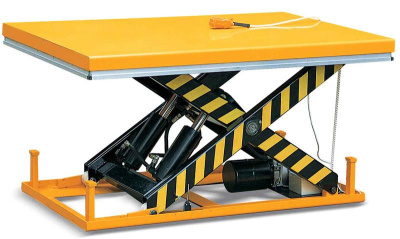

Конструкция ножничного подъемного стола
В основе любого стационарного гидравлического подъемного стола лежит прочная несущая рама из стали высокой прочности. На ней смонтированы направляющие для ножничного механизма и крепления гидроцилиндра.
Грузовая платформа изготавливается из рифленого листа с противоскользящим покрытием. Размеры платформы могут варьироваться от компактных до увеличенных площадок под стандартные европаллеты.

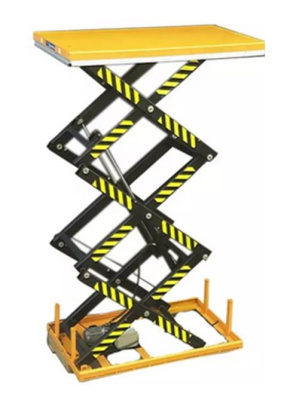

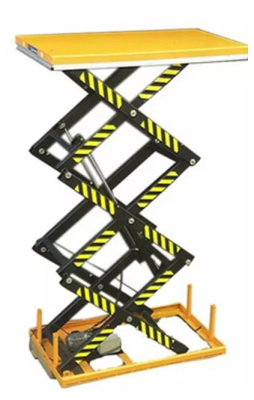

Ножничный механизм — это одна или несколько пар перекрещивающихся балок, соединенных центральным шарниром. Чем больше секций, тем выше может подняться платформа. Для подъема до 860 мм достаточно одной пары, для высоты 1260 мм и более требуется двухсекционная конструкция.
Гидравлический привод включает масляный бак, насосную станцию с электродвигателем, гидроцилиндр и систему клапанов. При включении насоса масло подается в цилиндр, шток выдвигается и толкает рычаги. Обратный клапан удерживает жидкость в цилиндре при остановке насоса, исключая самопроизвольное опускание.
Принцип работы
При нажатии кнопки «Подъем» запускается электродвигатель маслостанции. Насос нагнетает масло в гидроцилиндр, давление растет, поршень выдвигает шток, который распрямляет рычаги, и платформа плавно идет вверх.
При достижении нужной высоты оператор отпускает кнопку, подача масла прекращается, и обратный клапан запирает масло в цилиндре. Платформа остается неподвижной, удержание груза происходит без подпитки от насоса.
Для опускания нажимается кнопка «Вниз». Открывается электромагнитный клапан слива, и масло под давлением веса груза и платформы перетекает обратно в бак. Дроссель на сливной линии регулирует скорость опускания, не давая платформе упасть даже при резком сбросе нагрузки.
Модельный ряд стационарных подъемных столов
На рынке представлено множество моделей, различающихся по грузоподъемности, высоте подъема и размерам платформы. В нашем каталоге вы найдете оборудование от ведущих производителей: TOR, Noblelift, EP-Equipment, Tisel Technics и других.
Основные типоразмеры стационарных подъемных столов
| Грузоподъемность | Популярные модели | Высота подъема, мм | Размер платформы, мм | Применение |
|---|---|---|---|---|
| 150–500 кг | XILIN SPS150, Tisel TLG500 | 760–1100 | 700×450 – 1020×610 | Легкие грузы, мастерские, небольшие склады |
| 1000 кг | TOR HW1004/HW1008, Noblelift ELF | 1300 | 1700×1000 – 2000×1700 | Универсальные задачи, паллеты, производственные линии |
| 1500–2000 кг | Tisel TLA2000, EP-Equipment YLF | 1000–1550 | 2000×1500 – 2600×2000 | Промышленность, логистика, тяжелые грузы |
| 2500–4000 кг | EP-Equipment YLF2500H, TOR HW4003 | 1400–1700 | 2000×2600 | Тяжелая промышленность, карьеры, металлургия |
Дополнительные опции и аксессуары
Стационарные подъемные столы могут быть модернизированы дополнительным оборудованием для расширения функциональности:
-
Поворотная платформа — устанавливается непосредственно на стол и позволяет вращать груз на нем.
-
Рольганг-система — система роликов, установленная на столе, позволяет без усилий снимать тяжелый груз и перемещать его на конвейер.
-
Система контроля высоты — датчики фиксируют заданную высоту, и по мере снятия товара стол автоматически поднимается на заданный уровень.
-
Наклонная аппарель — конструкция, позволяющая тележкам заезжать на стол.
-

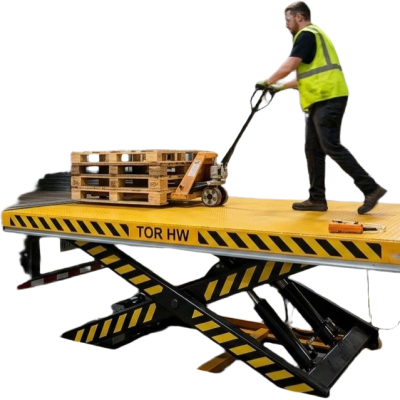

Пандус — для въезда гидравлических тележек на платформу.
-
Выносная гидравлическая станция — обеспечивает минимальную высоту стола в опущенном положении.
Преимущества стационарных подъемных столов
| Преимущество | Описание |
|---|---|
| Эргономика и безопасность | Подъем груза на удобную высоту снижает нагрузку на персонал и риск травм |
| Повышение производительности | Ускорение погрузочно-разгрузочных операций и оптимизация рабочих процессов |
| Надежность и долговечность | Усиленная сварная рама, прочный ножничный механизм, устойчивость к нагрузкам |
| Универсальность | Широкий выбор грузоподъемности, высоты и размеров платформы |
| Стабильность | Стационарная конструкция обеспечивает устойчивость при работе с максимальной нагрузкой |
| Защита от перегрузки | Современные модели оснащаются системой автоматического отключения при перегрузке |
| Защита от пыли и влаги | Класс защиты IP54 для работы в промышленных условиях |
Как выбрать стационарный подъемный стол
При выборе подъемного стола для вашего предприятия важно учесть несколько ключевых параметров:
-
Грузоподъемность — определите максимальный вес груза, который будет подниматься на столе. Выбирайте модель с запасом 20–30%.
-
Высота подъема — рассчитайте необходимую максимальную и минимальную высоту платформы для ваших задач.
-
Размер платформы — габариты грузов (поддоны, контейнеры, детали) должны полностью помещаться на платформе.
-
Тип привода — стандартно используется электрогидравлический привод. Важно уточнить напряжение питания: 220В или 380В.
-
Условия эксплуатации — для влажных или запыленных помещений выбирайте модели с классом защиты IP54.
-
Дополнительное оснащение — наличие рольгангов, поворотных платформ, аппарелей для расширения функциональности.
Где купить стационарные подъемные столы
АО «Компания инноваций и технологий» (КИИТ) предлагает широкий ассортимент стационарных подъемных столов ведущих производителей для складов, производств и логистических центров. Наши специалисты помогут подобрать оптимальную модель по грузоподъемности, высоте подъема и конфигурации.
Обращайтесь в КИИТ — подберем надежный подъемный стол для вашего предприятия!
