Вертикальные автоматизированные складские стеллажи KARDEX REMSTAR SHUTTLE XP


Автоматизированные склады

11.04.2011

Вертикальные автоматизированные складские стеллажи KARDEX REMSTAR SHUTTLE XP

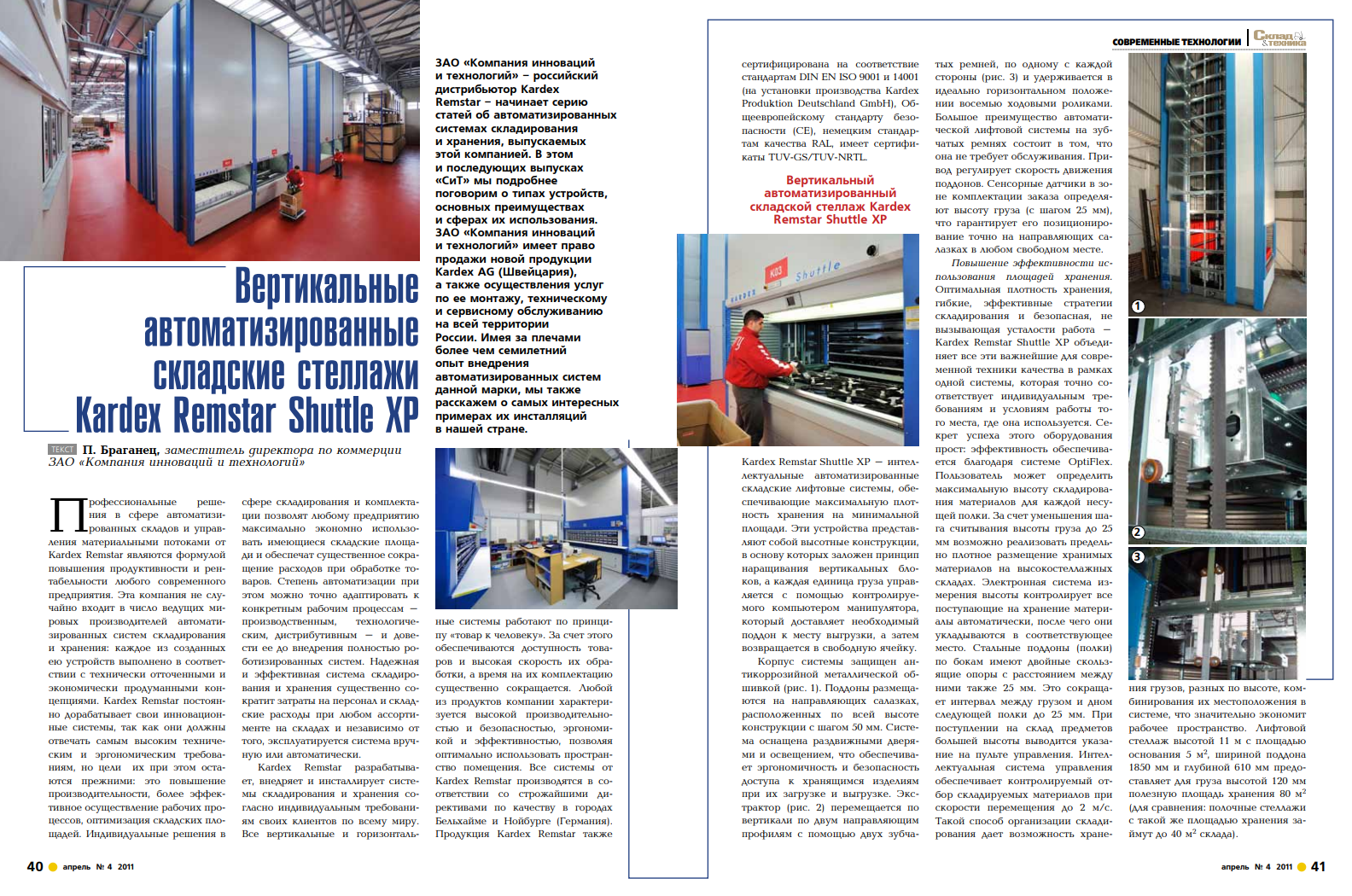

Автоматизированные системы складирования и хранения KARDEX REMSTAR.  Статья Вертикальный автоматизированный складской стеллаж KARDEX REMSTAR SHUTTLE XP в формате PDF в 4 апрельском номере журнала Склад и Техника за 2011 год.

Формулой повышения продуктивности и рентабельности любого современного предприятия являются профессиональные решения в сфере автоматизированных складов и управления материальными потоками от KARDEX REMSTAR.

Kardex Remstar входит в число ведущих мировых производителей автоматизированных систем складирования и хранения, каждая из которых соответствует технически отточенным и экономически продуманным концепциям. Цели при этом ставятся такие: повышение производительности, более эффективное осуществление рабочих процессов, оптимизация складских площадей и повышение производительности любого предприятия.

Kardex Remstar постоянно дорабатывает свои инновационные системы, так как они должны отвечать самым высоким требованиям. Индивидуальные решения в сфере складирования и комплектации позволят Вам оптимально использовать имеющиеся складские площади и обеспечат существенную экономию при обороте товаров.

Степень автоматизации при этом можно точно адаптировать к Вашим рабочим процессам – производственным, технологическим, дистрибутивным – и довести ее до внедрения полностью автоматизированных, роботизированных систем. Надежная и эффективная система складирования и хранения существенно сократит Ваши затраты на персонал и складские расходы при любом ассортименте на Ваших складах. И это не зависит от того, эксплуатируется ли Ваша система вручную или автоматически.

От эффективного аппаратного обеспечения до полностью интегрированных систем: Kardex Remstar разрабатывает, внедряет и инсталлирует системы складирования и хранения согласно Вашим индивидуальным требованиям по всему миру. Любой из продуктов Kardex Remstar характеризуется при этом высокой производительностью и безопасностью, оптимальным использованием пространства, эргономией и эффективностью.

Оцените по достоинству преимущества, которые будут обеспечивать Вашу рентабельность и Ваш долгосрочный успех. Все вертикальные и горизонтальные системы от Kardex Remstar работают по принципу „товар к человеку“. За счет этого товары всегда быстро доступны, время на комплектацию и пути существенно сокращаются.

Все системы от Kardex Remstar производятся в соответствии со строжайшими директивами по качеству в городах Бельхайме и Нойбурге (Германия). Продукция Kardex Remstar сертифицирована, кроме прочего, согласно следующим стандартам:

  • сертификаты DIN EN ISO 9001 и 14001 – на установки производства Kardex Produktion Deutschland GmbH
  • соответствие Общеевропейскому стандарту безопасности (СЕ)
  • выполнение немецких стандартов качества RAL
  • сертификация TUV-GS/TUV-NRTL


Сертификат ГОСТ Р ИСО 9001-2008 имеет Компания инноваций и технологий

АО «Компания инноваций и технологий» - российский дистрибьютор Kardex Remstar также имеет сертификат качества ГОСТ Р ИСО 9001

АО «Компания инноваций и технологий» - российский дистрибьютор Kardex Remstar запускает в 2011 году серию статей об автоматизированных системах складирования и хранения KARDEX REMSTAR. В этом и последующих выпусках мы будем подробнее рассказывать о типах автоматизированных систем Kardex Remstar, основных преимуществах и сферах использования данного типа оборудования.

АО «Компания инноваций и технологий» имеет право продажи новой продукции, а также осуществления услуг по ее монтажу, техническому и сервисному обслуживанию на всей территории Российской Федерации. Имея за плечами более чем семилетний опыт внедрения автоматизированных систем Kardex Remstar, мы также будем описывать самые яркие примеры инсталляций в Российской Федерации.

Вертикальный автоматизированный складской стеллаж KARDEX REMSTAR SHUTTLE XP


Сегодняшняя статья посвящена автоматизированному модульному высокостеллажному лифтовому складу, работающему по принципу „товар к человеку“ - Kardex Remstar Shuttle XP


Kardex Remstar Shuttle XP - интеллектуальные, автоматизированные складские лифтовые системы для максимальной плотности хранения на минимальной площади.

Kardex Remstar Shuttle XP - это высотная конструкция, в основу которой заложен принцип наращивания вертикальных блоков, а каждая единица груза управляется контролируемым компьютером манипулятором, с помощью которого необходимый поддон доставляется к месту выгрузки и возвращается в свободную ячейку.

Корпус системы защищен антикоррозийной металлической обшивкойКорпус системы защищен антикоррозийной металлической обшивкой. (рис 1.) Поддоны размещаются на направляющих салазках, расположенных по всей высоте конструкции с шагом 50 мм.

Система оснащена раздвижными дверями и освещением, что обеспечивает эргономичность и безопасность доступа к хранящимся изделиям при их загрузке и выгрузке. фото экстрактор kardexЭкстрактор (рис 2.) перемещается по вертикали по двум направляющим профилям с помощью двух зубчатых ремней, по одному с каждой стороны (рис 3.) и удерживается идеально горизонтально восемью ходовыми роликами.

Большое преимущество автоматической лифтовой системы на зубчатых ремнях состоит в том, что она не требует обслуживания. Привод регулирует скорость движения поддонов. Сенсорные датчики в зоне комплектации заказа определяют высоту груза (с шагом каждые 25 мм), чем гарантируется его размещение точно на направляющих салазках в любом свободном месте.

Оптимальная плотность хранения
Оптимальная плотность хранения, гибкие, эффективные стратегии складирования и безопасная, не вызывающая усталости работа: Kardex Remstar Shuttle XP объединяет все эти качества в рамках одной системы, которая точно соответствует требованиям и индивидуальным перемещается по вертикали по двум направляющим профилям с помощью двух зубчатых ремней, по одному с каждой стороны условиям на месте использования. Формула успеха проста: эффективность благодаря OptiFlex.

Пользователь может определить для каждой несущей полки максимальную высоту складирования материалов. За счет уменьшения шага считывания высоты груза до 25 мм возможно предельно плотное размещение хранимых материалов на высокостеллажных складах.

Электронная система измерения высоты контролирует все поступающие на хранение материалы автоматически, после чего они укладываются в соответствующее место. Стальные поддоны (полки) по бокам имеют двойные скользящие опоры с расстоянием между ними также 25 мм. Это сокращает интервал между краем груза и дном следующей полки до 25 мм. При поступлении на склад более высоких предметов выводится указание на пульте управления.

Интеллектуальная система управления обеспечивает контролируемый отбор складируемых материалов при скорости перемещения до двух метров в секунду. Такой способ организации складирования дает возможность хранения грузов, разных по высоте, комбинирования их местоположения в системе, что обеспечивает значительную экономию рабочего пространства.

Лифтовый стеллаж высотой 11 м с площадью основания 5 м2, шириной поддона 1850 мм и глубиной поддона 610 мм предоставляет для груза высотой 120 мм полезную площадь хранения 80 м2 (для сравнения: полочные стеллажи с равной площадью хранения займут до 40 м2 склада).

фото автоматизированные (автоматические) вертикальные стеллажи Гибкая, эффективная стратегия хранения
Модульная конструкция системы Kardex Remstar Shuttle XP обеспечивает практически неограниченную гибкость при использовании помещений разной высоты. Так как высота устройств надстраивается шагами по 100 мм, Shuttle XP всегда будет оптимально отвечать конкретным требованиям по вместительности и высоте. При смене местоположения или в случае переезда систему Shuttle XP можно быстро адаптировать к новым условиям путем добавления или снятия модулей.

Адаптация к условиям здания
Окна раздачи можно интегрировать с фронтальной или тыльной стороны Shuttle XP при использовании на нескольких этажах, их расположение впоследствии можно изменить. Подъемная дверь в каждом окне раздачи препятствует возникновению сквозняков, уменьшает шумы при перемещениях экстрактора, а также защищает как людей, так и складируемые материалы.

Высокий уровень безопасносности

Высокая скорость перемещения при предельно плотном хранении требуют соответствующих мер по обеспечению безопасности. Идет ли речь об активной или пассивной безопасности для людей, машин или товаров – во всех сферах Shuttle XP не идет ни на какие компромиссы и предлагает максимальную защиту. Ключевыми элементами, обеспечивающими безопасность, являются автоматические подъемные двери позади окна раздачи и фоторелейная завеса для защиты людей перед окном раздачи.

 Статья Вертикальный автоматизированный складской стеллаж KARDEX REMSTAR SHUTTLE XP

Автономная или комплексная система
Любую установку Kardex Remstar Shuttle XP можно использовать как автономную машину или расширить ее до комплексной системы. Это дает возможность планировать увеличение мощностей, инвестируя в будущее разумно и целесообразно.
Основные техические параметры Shuttle XP:

  • Высота: 2500 – 30000 мм; шаг наращивания – 100 мм
  • Ширина системы: 1580 – 4380 мм;
  • Глубина системы: 2312 – 4292 мм;
  • Максимальая загрузка системы: 67000/120000 кг;
  • Полезная ширины полки: 1250 – 4050 мм;
  • Полезная глубина полки: 610 – 1270 мм;
  • Максимальая нагрузка на полку: 200 – 725 кг;
  • Занимаемая плошадь: 3,65 – 18,8 м2;
  • Макс. скорость вертикального движения полки:
  • без груза: 2 м/с; с грузом: 1,3 м/с;
  • Макс. скорость горизонтального движения полки: 0,6 м/с


Область применения автоматизированных складов Kardex Remstar Shuttle XP обширна – это и автомобильная промышленность, электронная промышленность, различные торговые и сервисные предприятия. Одним словом, эта автоматизированная система XXI века может использоваться повсюду, где необходимо безопасно хранить многотысячный арсенал штучной продукции и ТМЦ.

Она позволяет не только безопасно складировать груз и экономить площадь помещения, но также полностью избавляет от дополнительных расходов на подъемно-транспортное оборудование, увеличивает скорость обработки груза и минимизирует число задействованных на производстве сотрудников. Удобство ее использования состоит еще и в том, что она может размещаться как на специально отведенной складской площади, так и непосредственно на производственной линии, что значительно сокращает время поступления необходимых компонентов и комплектующих, повышая тем самым производительность труда.


Автоматизированные системы Kardex Remstar Shuttle XP все больше используются и в России. В настоящее время они уже установлены и успешно функционируют на таких российских предприятиях, как ЗАО «Филип Моррис Ижора» (С.-Петербург), ООО «Технологическая Компания Шлюмберже» (г. Тюмень), ОАО «Кировградский завод твердых сплавов» (г. Кировград, Свердловская обл.), завод авиакорпорации «Сухой» (г. Комсомольск- на-Амуре), ОАО «Ракетно-космическая корпорация «Энергия» имени С.П. Королёва» (г. Королёв, Московская обл.), ОАО «Машиностроительный завод» (г. Электросталь, Московская обл.), ОАО «Авиационные редуктора и трансмиссии – Пермские Моторы» (г. Пермь) и многих других.

Фото современное складское оборудование автоматизированные склады KARDEXОсобого внимания заслуживает проект целого комплекса автоматизированных складских систем KARDEX Shuttle XP, реализованный на НПП «Экра» (г. Чебоксары) – единственном российском предприятии по разработке собственных микропроцессорных устройства защиты и автоматики. На сегодняшний день его изделия успешно конкурируют с аналогичной продукцией ведущих мировых производителей.

Из-за необходимости безопасно хранить обширный ассортимент использующихся на производстве ценных деталей и регулярно расширять их номенклатуру руководство предприятия прибегло к помощи современных автоматизированных систем хранения KARDEX Shuttle XP.

Так на «Экре» появилось семь автоматизированных систем лифтового типа для складирования, загрузки и транспортировки груза с электронной системой управления: шесть из них достигают почти 11-метровой высоты, причем у одной половины ширина полки составляет 1850 мм, а у другой – 2450 мм. Полезная глубина полок – 610 мм. При данных параметрах загрузка на каждую полку составляет от 425 до 450 кг. В каждой из шести систем было решено разместить по 60 полок, все они имеют рабочие окна на первом и втором этажах. Это позволяет размещать новые товары в системе с первого этажа, а выгрузку и отгрузку на производство осуществлять со второго этажа.

Уникальной является седьмая система KARDEX XP на НПП «Экра». Ее высота – 23 м и аналогов ей в России пока нет. Внутри размещается 150 полок в антистатическом исполнении с размером 2450 х 610 мм и загрузкой 295 кг на каждую. В данной системе предусмотрено три окна доступа: таким образом, загрузка-выгрузка товара может осуществляться на первом, втором и четвертом этажах здания. Каждая из семи систем компьютеризирована и подключена к общей складской системе управления грузопотоками. Хотелось бы отметить, что любая система KARDEX может поставляться с программным обеспечением, которое легко интегрируется в любые WMS заказчика (1С, SAP и др.), позволяет разграничивать доступ к содержимому, отслеживать наличие и поступление товара, производить комплектацию груза по листу заказа и в режиме реального времени отображать наполнение каждого автоматизированного шкафа.

Специалисты АО «Компания инноваций и технологий» всегда готовы ответь на Ваши вопросы, и предоставить дополнительную информацию по автоматизированным складам, лифтовым стеллажам фирмы KARDEX AG (Швейцария). Узнать цены на автоматизированный склад, получить проект автоматизированного склада, получить консультацию по складам KARDEX всегда можно в АО «Компания инноваций и технологий» - официального дистрибьютора компании KARDEX в России.
